国产亚洲一级黄色_欧美日韩性感尤物在线_日高清无码在线免费视频_看黄色黄大色黄片免费_亚洲一区二区三区日产_日韩丝袜清纯自拍_中文字幕2019年中文字幕_AV无码精品蜜桃亚洲_嫩草影院一二三永久在线观看_国产午夜国产免费不卡

首頁 > 多肽文獻(xiàn) > 促內(nèi)皮化β-多肽聚合物修飾的聚氨酯表面抗菌功能研究
促內(nèi)皮化β-多肽聚合物修飾的聚氨酯表面抗菌功能研究
瀏覽量:274 | 2024/6/7 16:45:37


心血管疾病是全球發(fā)病率和死亡率的主要原因,為世界帶來巨大的健康和經(jīng)濟(jì)負(fù)擔(dān)[1,2]. 目前,人工血管作為自體血管的替代物,已被廣泛應(yīng)用于心血管疾病的治療[3~5]. 然而,植入過程中容易造成內(nèi)皮損傷及微生物感染,從而導(dǎo)致內(nèi)膜增生、傷口感染和炎癥浸潤等并發(fā)癥的產(chǎn)生,嚴(yán)重影響了人工血管的臨床應(yīng)用[6~8]. 其中,促進(jìn)人工血管管腔表面內(nèi)皮層的快速形成能夠有效降低內(nèi)皮損傷帶來的風(fēng)險(xiǎn),而植入過程中的微生物感染則可以通過材料表面抗菌來進(jìn)行有效預(yù)防[9~16]. 因此,研究同時(shí)具有促進(jìn)表面內(nèi)皮化和抵抗微生物感染的多功能生物材料,對(duì)促進(jìn)人工血管的發(fā)展及心血管疾病的治療至關(guān)重要(圖1(a)).


宿主防御肽(HDPs)作為先天免疫系統(tǒng)的重要組成部分,具有廣譜的抗菌活性,被廣泛應(yīng)用于抵抗溶液或生物材料表面的微生物的感染[17~19]. 然而,HDPs存在結(jié)構(gòu)不穩(wěn)定、難以大量制備以及價(jià)格昂貴等缺陷,嚴(yán)重限制了其進(jìn)一步應(yīng)用[18,20]. 為了克服HDPs的固有缺陷,越來越多的HDPs模擬物被合成并投入到抗菌的研究與應(yīng)用中[21~24]. 其中,β-多肽聚合物具有優(yōu)異的抗菌活性和生物相容性,并且穩(wěn)定性高、易于大量合成且價(jià)格低廉,已被廣泛應(yīng)用于溶液及表面抗菌[25~27]. 此外,我們的前期研究表明,β-多肽聚合物NM40CH60具有優(yōu)異的選擇性促進(jìn)內(nèi)皮細(xì)胞(EC)黏附并抑制平滑肌細(xì)胞(SMC)黏附的功能,在促進(jìn)血管移植物內(nèi)皮化的方向具有較好的應(yīng)用前景[28]. 因此,本研究使用具有促內(nèi)皮化功能的β-多肽聚合物NM40CH60進(jìn)行表面修飾,并對(duì)其表面抗菌活性及抗菌機(jī)理進(jìn)行研究.


熱塑型聚氨酯(TPU)材料具有較高的生物相容性及良好的機(jī)械性能,被廣泛用于人工血管移植物的研究與應(yīng)用[29]. 本文合成了不同聚合度的β-多肽聚合物NM40CH60,利用表面等離子體照射和溴代的方式將其接枝于TPU表面,研究其抗菌活性、抗菌機(jī)理及細(xì)胞選擇性黏附功能. 研究發(fā)現(xiàn),β-多肽聚合物NM40CH60修飾的TPU表面對(duì)革蘭氏陽性菌(MRSA)和革蘭氏陰性菌(E. coli)均表現(xiàn)出廣譜的高效抗菌活性. 此外,聚合度為38 (DP=38,DP表示聚合度)的β-多肽聚合物NM40CH60修飾的TPU表面具有優(yōu)異的血液相容性及選擇性促進(jìn)EC黏附的功能. 這些結(jié)果表明,β-多肽聚合物NM40CH60修飾的TPU表面能夠有效降低人工血管植入過程中面臨的感染及內(nèi)皮損傷的風(fēng)險(xiǎn),在心血管疾病的治療領(lǐng)域具有廣闊的應(yīng)用前景.


1 實(shí)驗(yàn)部分


1.1 主要原料

N,N-二甲基乙酰胺、雙(三甲基硅基)氨基鋰、四氫呋喃、石油醚、三氟乙酸、甲基叔丁基醚、甲醇、無水乙醇、甲苯等試劑購于上海泰坦科技股份有限公司,溴仿購于薩恩化學(xué)技術(shù)(上海)有限公司,Triton X-100購于美國Sigma-Aldrich公司,內(nèi)皮細(xì)胞培養(yǎng)基(ECM)和平滑肌細(xì)胞培養(yǎng)基(SMCM)購于美國sciencell公司,細(xì)胞活死染色試劑盒購于江蘇凱基生物技術(shù)股份有限公司.


1.2 β-多肽聚合物的合成

不同聚合度的β-多肽聚合物NM40CH60按照之前文獻(xiàn)報(bào)道中的合成步驟進(jìn)行合成[28].


1.3 抗菌表面制備

將TPU基材(1 cm × 1 cm)浸泡于無水乙醇中超聲清洗1 h. 隨后浸泡于2 vol%的吐溫-20溶液中,超聲清洗15 min. 吹干后置于等離子體照射機(jī)內(nèi),控制腔體內(nèi)氧氣流速為0.3~0.4 MPa,照射功率為70 W,照射時(shí)長為8 min進(jìn)行單面照射,獲得表面帶活性氧基團(tuán)修飾的TPU表面. 隨后將其浸沒于溴化試劑溶液(溴仿/甲苯 = 1/10,V/V)中反應(yīng)6~7 h,甲醇和乙醇交替沖洗,氮?dú)獯蹈桑婵崭稍?4 h,獲得溴代TPU表面(TPU-Br). 最后在TPU-Br表面均勻滴加β-多肽聚合物溶液(80 μL,1 mg/mL). 反應(yīng)12 h后,將表面使用超純水和無水乙醇交替沖洗并氮?dú)獯蹈,加硫代甘?80 μL,10 mg/mL)溶液反應(yīng)3~4 h,清洗并吹干后,獲得β-多肽聚合物修飾的TPU表面.


1.4 表面抗菌活性測試

測試β-多肽聚合物修飾的TPU表面對(duì)革蘭氏陽性菌Staphylococcus aureus USA 300 (MRSA)和革蘭氏陰性菌Escherichia coli (E. coli JM109)的抗菌性能,使用菌濃為5×105 CFU/mL. 將β-多肽聚合物修飾的TPU片放置于24孔板中,并使用未修飾的TPU表面作為實(shí)驗(yàn)對(duì)照組. 將每個(gè)表面均勻滴加80 µL的菌液,置于37 ℃霉菌培養(yǎng)箱內(nèi)培養(yǎng)2.5 h. 隨后每孔加入1.4 mL磷酸鹽緩沖液(PBS)稀釋,將孔板超聲2 min并混勻震蕩5 min,確保細(xì)菌從表面脫離. 最后,為了獲得每組樣品的菌落數(shù),從孔板中取30 µL的細(xì)菌懸浮液使用接種環(huán)進(jìn)行涂布,并將培養(yǎng)皿置于37 ℃霉菌培養(yǎng)箱內(nèi)培養(yǎng)過夜. 培養(yǎng)后對(duì)菌落數(shù)進(jìn)行計(jì)數(shù),其中β-多肽聚合物修飾的TPU和TPU表面菌落數(shù)記為Csample,直接加入菌液的空白對(duì)照組記為Ccontrol,表面抗細(xì)菌率通過下式計(jì)算獲得:



1.5 TPU-NM40CH60表面的表面表征

TPU-NM40CH60和TPU表面的親疏水性使用水接觸角儀器(JC2000D2,上海中辰數(shù)碼)進(jìn)行表征. 使用Thermo Scientific K-Alpha光譜儀檢測TPU-NM40CH60和TPU表面的光電子能譜(XPS). 該光譜儀配備有AI Kα (1486.6 eV) X射線源,工作電壓為12 kV,真空度為8×10-10 Pa. TPU-NM40CH60的聚合物層厚度使用橢圓偏振儀進(jìn)行表征,聚合物鏈的接枝密度通過σ = (hρNA)/Mn公式計(jì)算獲得,其中h為聚合物鏈的厚度,ρ為聚合物的密度(假設(shè)為1 g/cm3),NA是阿伏伽德羅常數(shù)(6.023×1023),Mn是聚合物的數(shù)均分子量(Mn = 4460 g/mol).


1.6 TPU-NM40CH60表面的穩(wěn)定性測試

將TPU-NM40CH60和TPU表面置于24孔板中并加入1.5 mL PBS浸沒. 在固定時(shí)間點(diǎn)(0.5、1、2、4、6、9、12、15、18和24 h)取出90 µL孔內(nèi)液體作為表面浸出液,再補(bǔ)充等量PBS于孔板內(nèi). 表面浸出液使用熒光胺溶液進(jìn)行測定(10 μL,3 mg/mL 溶于二甲基亞砜中). 與熒光胺溶液共混后避光孵育15 min,使用酶標(biāo)儀在Ex 400 nm和Em 470 nm波長下讀數(shù). 其中,使用1 mg/mL的聚合物溶液作為陽性對(duì)照.


1.7 TPU-NM40CH60表面的抗菌形貌表征

使用場發(fā)射掃描顯微鏡(SEM)觀察TPU-NM40CH60表面的殺菌形貌. 在TPU-NM40CH60和TPU表面上滴加80 µL工作濃度為107 CFU/mL的細(xì)菌懸浮液,在37 ℃霉菌培養(yǎng)箱內(nèi)培養(yǎng)2.5 h. 隨后,使用4%戊二醛溶液進(jìn)行固定,并4 ℃過夜. 固定后的表面用PBS輕柔沖洗3次,使用梯度乙醇(30%、50%、70%、80%、90%、95%、100%)進(jìn)行表面逐步脫水,每次10 min. 最后將樣品放在干燥器中干燥處理,噴金后使用SEM進(jìn)行形貌表征.


1.8 TPU-NM40CH60表面的電導(dǎo)率實(shí)驗(yàn)測試

將E. coli和MRSA稀釋到5×105 CFU/mL的工作濃度后,取80 µL加入TPU-NM40CH60和TPU表面,并置于37 ℃霉菌培養(yǎng)箱內(nèi)培養(yǎng). 培養(yǎng)0.5、1、1.5、2和2.5 h后,吸取表面菌液并加入裝有2420 µL超純水的15 mL的離心管中,并將TPU-NM40CH60和TPU表面同樣置于15 mL離心管中,超聲3 min后混勻2 min. 隨后將TPU-NM40CH60和TPU表面取出,使用導(dǎo)電儀測量溶液的電導(dǎo)率.


1.9 TPU-NM40CH60表面的溶血測試
將新鮮人血1000 r/min離心15 min,使用Tris緩沖液(TBS)清洗3次,獲得人血紅細(xì)胞(hRBCs). 隨后,使用TBS將hRBCs稀釋為5 vol%的工作液濃度. 在TPU-NM40CH60和TPU表面先滴加40 µL的TBS,隨后再均勻滴加40 µL的hRBCs稀釋液,置于37 ℃培養(yǎng)箱內(nèi)孵育1 h. 收集表面上的細(xì)胞懸浮液,轉(zhuǎn)移至96孔板中3700 r/min離心5 min. 將等量上清液轉(zhuǎn)移至新的96孔板中,并使用酶標(biāo)儀讀取405 nm下的OD值,記作Asample. 使用以下公式計(jì)算每個(gè)表面的溶血百分比,其中,Triton X-100作為陽性對(duì)照記作Apositive,TBS作為陰性對(duì)照,記作Anegative.

1.10 TPU-NM40CH60表面的hRBCs形貌表征

溶血實(shí)驗(yàn)后,使用SEM觀察表面hRBCs的形貌. 將表面用PBS洗3次,使用2.5%的戊二醛溶液固定,置于4 ℃過夜. 隨后,用PBS洗去固定液,并用梯度乙醇(30%、50%、70%、80%、90%、95%、100%)進(jìn)行表面逐步脫水,每次10 min. 最后將樣品放在干燥器中干燥處理后噴金,使用SEM進(jìn)行hRBCs形貌表征.


1.11 TPU-NM40CH60表面的細(xì)胞選擇性實(shí)驗(yàn)

使用原代人臍靜脈內(nèi)皮細(xì)胞(HUVEC)和原代人臍動(dòng)脈平滑肌細(xì)胞(HUASMC)進(jìn)行細(xì)胞黏附實(shí)驗(yàn). 其中,HUVEC使用ECM培養(yǎng)基(含5%胎牛血清,1%內(nèi)皮細(xì)胞生長補(bǔ)充物和1%青霉素/鏈霉素溶液)進(jìn)行培養(yǎng),HUASMC使用SMCM培養(yǎng)基(含2%胎牛血清,1%平滑肌細(xì)胞生長補(bǔ)充物和1%青霉素/鏈霉素溶液)進(jìn)行培養(yǎng). 細(xì)胞在37 ℃含5% CO2的細(xì)胞培養(yǎng)箱中培養(yǎng),當(dāng)細(xì)胞達(dá)到80%的匯合后,收集細(xì)胞,以每毫升培養(yǎng)基1.2×104個(gè)細(xì)胞的濃度接種在表面,每個(gè)表面100 μL. 培養(yǎng)2 h后,將表面浸沒于培養(yǎng)基中,培養(yǎng)24 h. 使用細(xì)胞活死染色試劑盒(AM/PI)對(duì)細(xì)胞進(jìn)行染色,并置于熒光倒置顯微鏡下觀察并拍照.


細(xì)胞在表面黏附的定量實(shí)驗(yàn)是將細(xì)胞在表面培養(yǎng)24 h后,向培養(yǎng)液中加入10%的MTT溶液,在37 ℃避光孵育4 h. 隨后,移除表面的培養(yǎng)基,加入100 μL的二甲基亞砜,輕微晃動(dòng)以溶解細(xì)胞與MTT形成的甲臜晶體. 將溶液后的液體等量轉(zhuǎn)移至新的96孔板中,使用酶標(biāo)儀讀取570 nm下的OD值.


2 結(jié)果與討論


2.1 不同聚合度的β-多肽聚合物的合成及表面修飾

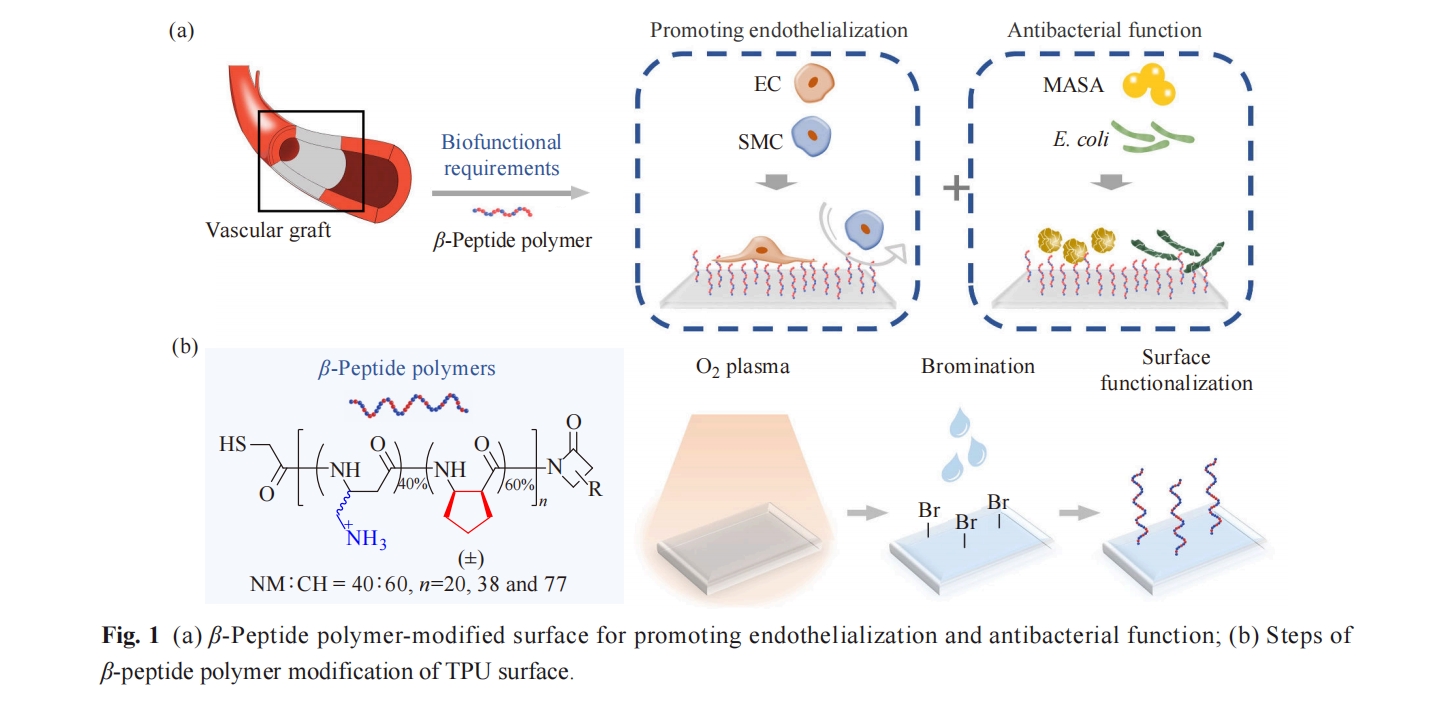

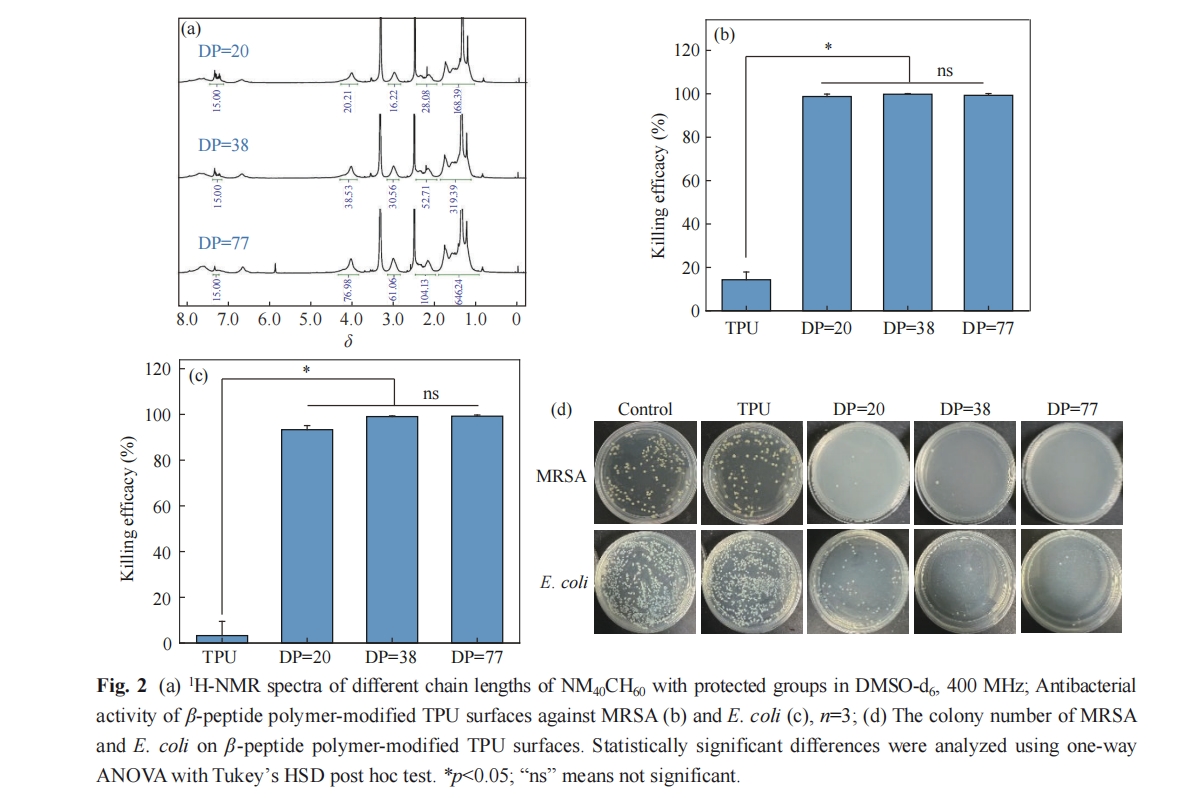

通過β-內(nèi)酰胺開環(huán)聚合的方式合成了具有不同聚合度的β-多肽聚合物NM40CH60,并按照?qǐng)D1(b)的方式將不同聚合度的β‍-多肽聚合物NM40CH60接枝于TPU表面,進(jìn)行后續(xù)抗菌活性的篩選. 不同聚合度的β-多肽聚合物NM40CH60的1H-NMR結(jié)果如圖2(a)所示,將化學(xué)位移為7.10~7.45處的氫個(gè)數(shù)定義為15 (對(duì)應(yīng)聚合物脫保護(hù)前三苯甲基中的氫). 則化學(xué)位移為3.85~4.30處氫的個(gè)數(shù)為聚合物中單體的重復(fù)單元數(shù),可得β-多肽聚合物的聚合度(DP)分別為20、38和77.

2.2 不同聚合度的β-多肽聚合物接枝表面的抗菌活性篩選

使用耐甲氧西林金黃色葡萄球菌(MRSA) 和大腸桿菌(E. coli)對(duì)不同聚合度的β-多肽聚合物NM40CH60修飾的TPU表面進(jìn)行抗菌活性篩選. 圖2(b)可以看出不同聚合度的β-多肽聚合物修飾的TPU表面均表現(xiàn)出對(duì)MRSA優(yōu)異的抗菌活性,殺菌率分別為98.76%、99.82%和99.29%. 圖2(c)為不同聚合度的β-多肽聚合物修飾的TPU表面對(duì)E. coli的抗菌活性,殺菌率分別為93.32%、99.07%和99.21%. 此外,MRSA和E. coli在LB-ager板上的菌落照片如圖2(d)所示,聚合物修飾的TPU表面上的菌落均遠(yuǎn)少于TPU表面及對(duì)照. 這些結(jié)果證明不同聚合度的β-多肽聚合物NM40CH60修飾的TPU表面均具有較強(qiáng)的抗菌活性. 從中,我們優(yōu)選出DP=38的NM40CH60聚合物進(jìn)行后續(xù)研究.


2.3 TPU-NM40CH60的表面表征

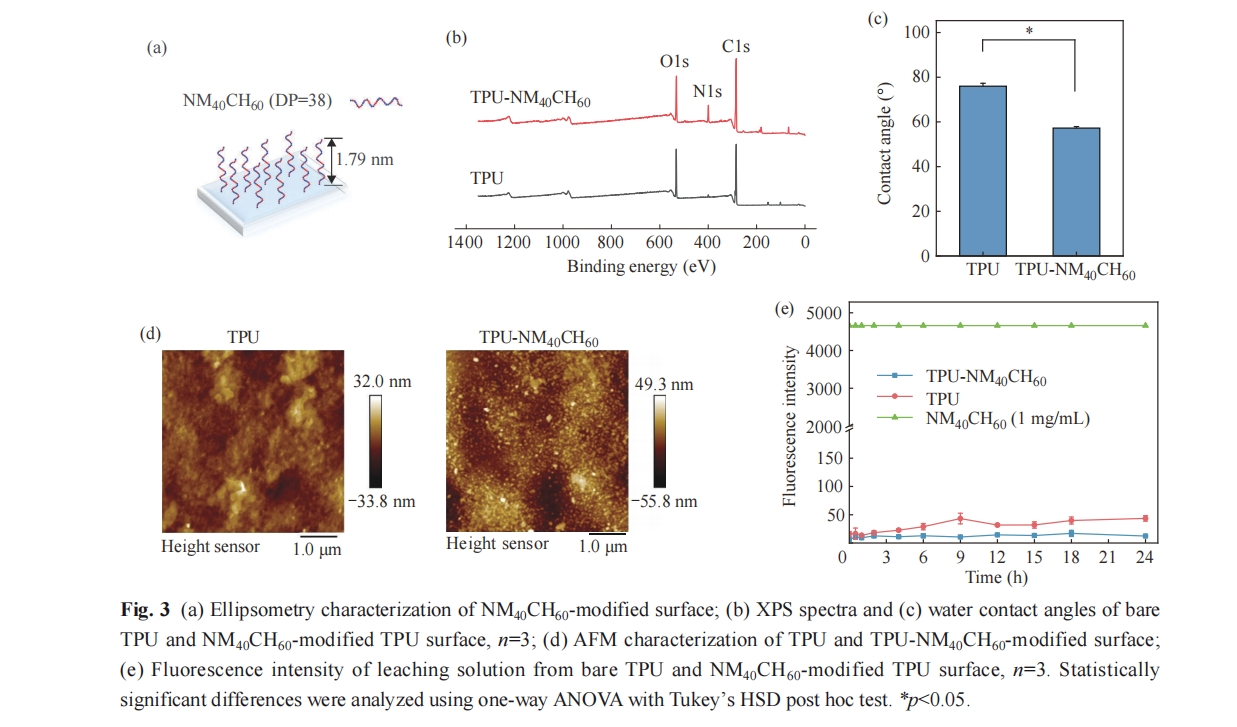

將DP=38的β-多肽聚合物NM40CH60接枝于TPU表面(TPU-NM40CH60),并使用橢圓偏振、X射線光電子能譜(XPS)、接觸角(WCA)和原子力顯微鏡(AFM)對(duì)表面進(jìn)行表征. 橢圓偏振表征結(jié)果如圖3(a)所示,測得未修飾基材的表面厚度為(1.88±0.01) nm,β-多肽聚合物NM40CH60接枝后的表面厚度為(3.67±0.76) nm,由此得出聚合物接枝厚度為1.79 nm, 接枝密度為0.24 chain/nm2. XPS譜圖分析如圖3(b)所示,NM40CH60接枝后出現(xiàn)明顯的N1s峰,N1s百分比由2.21%增長至9.33%. WCA用于驗(yàn)證表面聚合物修飾后的親疏水性變化,測試結(jié)果如圖3(c)所示. 結(jié)果表明,裸TPU表面具有較高的疏水性,接觸角為(76±1.30)°,而NM40CH60接枝后,接觸角降低為(57.25±0.66)°. AFM表征如圖3(d)所示,表明聚合物修飾后表面粗糙度由4.47 nm升高至11.1 nm,并發(fā)生明顯的形貌變化,這些結(jié)果均驗(yàn)證了聚合物在TPU表面的成功接枝.

為了進(jìn)一步研究聚合物是否穩(wěn)定接枝于TPU表面,我們將TPU、TPU-NM40CH60浸沒于PBS中在不同時(shí)間點(diǎn)使用熒光胺監(jiān)測溶液中的聚合物濃度變化,結(jié)果如圖3(e)所示. 與對(duì)照相比,TPU- NM40CH60表面的熒光強(qiáng)度無明顯變化,表明該表面具有優(yōu)異的接枝穩(wěn)定性.


2.4 TPU-NM40CH60表面的殺菌機(jī)理

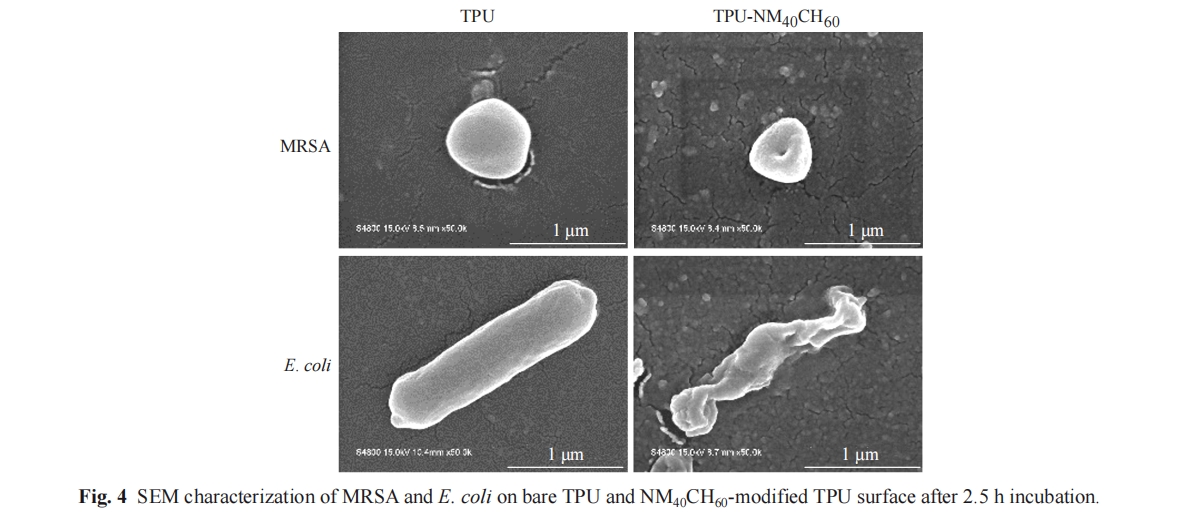

使用掃描電子顯微鏡(SEM)對(duì)細(xì)菌的形態(tài)進(jìn)行表征,如圖4所示. 可以看出,裸TPU表面的MRSA和E. coli具有完整且光滑的細(xì)菌膜,而TPU-NM40CH60表面的MRSA表層發(fā)生嚴(yán)重凹陷,E.coli細(xì)菌膜則發(fā)生了嚴(yán)重的扭曲及皺縮.

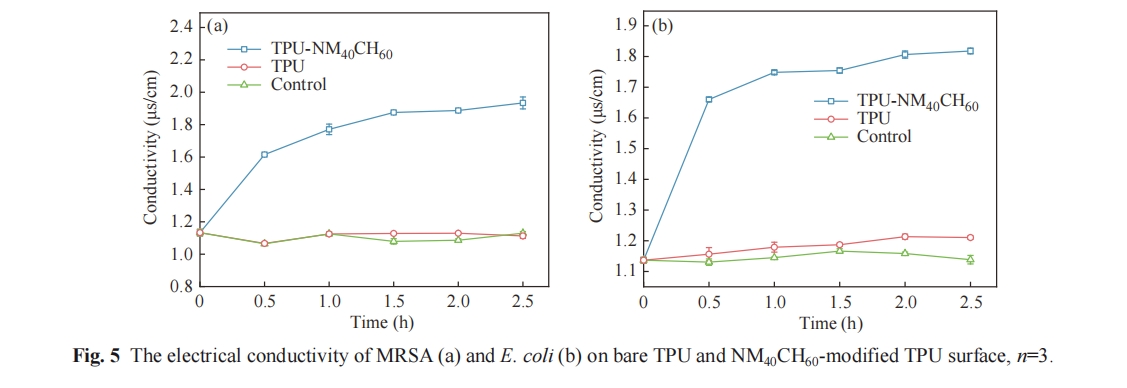

此外,通過測量TPU-NM40CH60表面細(xì)菌的電導(dǎo)率變化來評(píng)估聚合物表面對(duì)MRSA和E. coli的作用. 圖5(a)可以看出,將MRSA懸浮液滴加到TPU-NM40CH60表面后,電導(dǎo)率緩慢且持續(xù)增加,而TPU表面細(xì)菌的電導(dǎo)率和對(duì)照組相一致,均無明顯變化. 圖5(b)為E. coli懸浮液在表面的電導(dǎo)率變化,趨勢與MRSA懸浮液在TPU-NM40CH60表面的電導(dǎo)率趨勢相似. 以上結(jié)果表明,β-多肽聚合物NM40CH60通過破壞細(xì)菌膜來殺死細(xì)菌,從而獲得優(yōu)異的抗菌活性.

2.5 TPU-NM40CH60表面的血液相容性

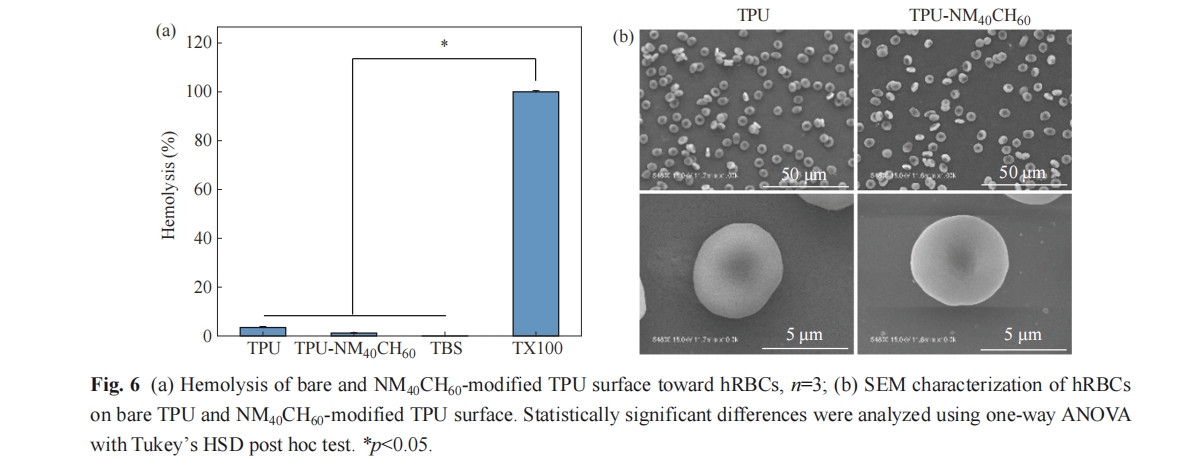

根據(jù)表面溶血實(shí)驗(yàn)和血紅細(xì)胞附著實(shí)驗(yàn)對(duì)TPU-NM40CH60表面的血液相容性進(jìn)行評(píng)估. 使用TX-100和TBS分別作為陽性和陰性對(duì)照. 圖6(a)可以看出,TPU-NM40CH60表面的溶血率和TPU表面及TBS無顯著性差異,溶血可忽略不計(jì). 使用SEM觀察人血紅細(xì)胞(hRBCs)在表面的附著,如圖6(b)所示. hRBCs在TPU-NM40CH60表面顯示出健康且光滑的細(xì)胞膜形態(tài),與TPU表面相一致. 這些結(jié)果均證明TPU-NM40CH60表面具有優(yōu)異的血液相容性.

2.6 TPU-NM40CH60表面的細(xì)胞選擇性

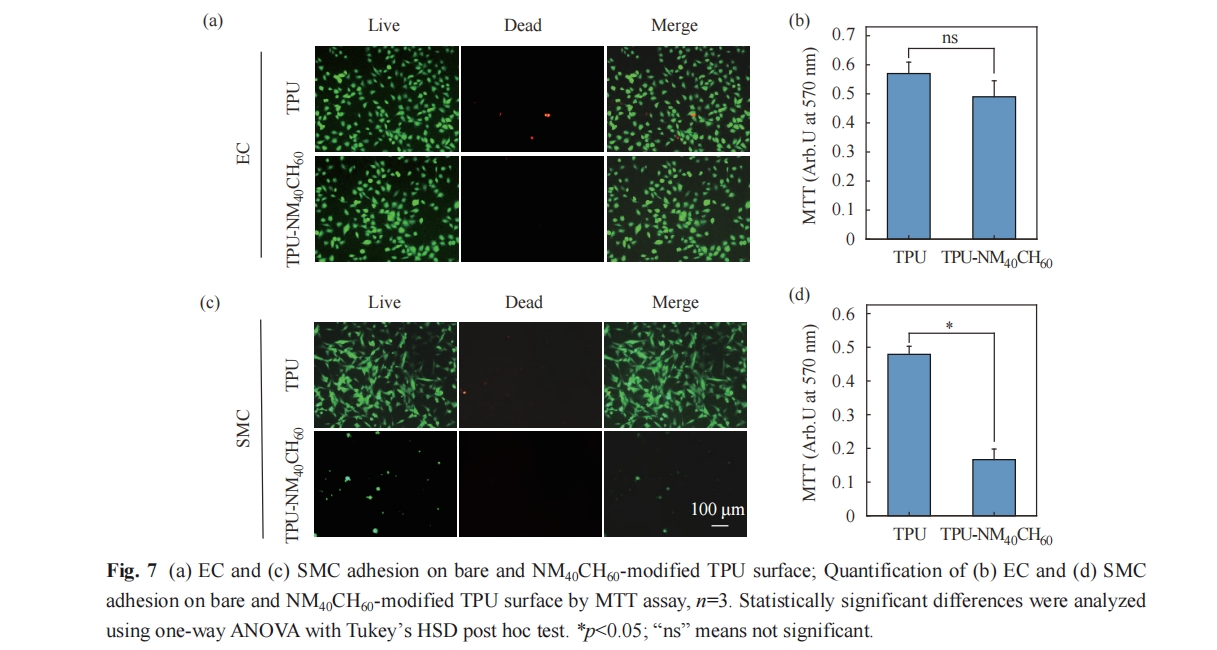

血管的內(nèi)皮層在維持血管的長期通暢、保證血管內(nèi)環(huán)境穩(wěn)態(tài)方面發(fā)揮著重要的作用. 然而,植入過程中引起的內(nèi)皮損傷會(huì)導(dǎo)致SMC的過度增殖,從而造成內(nèi)膜增生、血管內(nèi)再狹窄等疾病的發(fā)生,嚴(yán)重危害人體健康. 因此,選擇性促進(jìn)EC黏附,抑制SMC黏附,對(duì)血管相關(guān)植入材料的應(yīng)用至關(guān)重要. 圖7(a)和7(c)的細(xì)胞活死染色結(jié)果表明,與TPU表面的細(xì)胞相比,TPU-NM40CH60表面能夠選擇性促進(jìn)EC的黏附及鋪展,抑制SMC的黏附. 圖7(b)和7(d)分別對(duì)2種表面黏附的EC和SMC進(jìn)行了MTT定量,可以看出,與TPU表面相比,TPU-NM40CH60表面具有較高的EC黏附量,而SMC的黏附量顯著降低,具有優(yōu)異的EC選擇性黏附功能.

3 結(jié)論


本文將促內(nèi)皮化功能的β-多肽聚合物NM40CH60接枝于TPU表面,并研究其抗菌活性及抗菌機(jī)理. 結(jié)果表明,TPU-NM40CH60表面對(duì)革蘭氏陽性菌和革蘭氏陰性菌展現(xiàn)出廣譜的接觸殺菌活性. 此外,該表面保持了優(yōu)異的EC選擇性黏附功能,能夠有效降低人工血管植入過程中的感染及內(nèi)皮損傷的風(fēng)險(xiǎn),在心血管疾病治療領(lǐng)域具有廣闊的研究及應(yīng)用前景.


免責(zé)聲明:本文為行業(yè)交流學(xué)習(xí),版權(quán)歸原作者及原雜志所有,如有侵權(quán),可聯(lián)系刪除。文章標(biāo)注有作者及文章出處,如需閱讀原文及參考文獻(xiàn),可閱讀原雜志。

上篇: 用于軟組織修復(fù)的肽基功能生物材料
下篇: 骨架環(huán)肽的化學(xué)合成研究進(jìn)展
返回列表
全:種類繁多,修飾齊全
快:快速發(fā)貨,順豐包郵
優(yōu):專業(yè)團(tuán)隊(duì),品質(zhì)保證
24:客服在線,高效快捷

微信掃碼聯(lián)系客服
電話:0551-65177703  郵箱:pb@peptidesbank.com   地址:安徽省合肥市四川路868號(hào)云谷創(chuàng)新園A6棟3層
皖I(lǐng)CP備2024046425號(hào)-1
