国产亚洲一级黄色_欧美日韩性感尤物在线_日高清无码在线免费视频_看黄色黄大色黄片免费_亚洲一区二区三区日产_日韩丝袜清纯自拍_中文字幕2019年中文字幕_AV无码精品蜜桃亚洲_嫩草影院一二三永久在线观看_国产午夜国产免费不卡

首頁 > 多肽文獻 > AEYLR小肽修飾的紫杉醇納米結(jié)構(gòu)脂質(zhì)載體的制備及抗腫瘤效果評價
AEYLR小肽修飾的紫杉醇納米結(jié)構(gòu)脂質(zhì)載體的制備及抗腫瘤效果評價
瀏覽量:1897 | 2024/5/10 15:11:09



摘 要 目的:制備序列為丙氨酸-谷氨酸-酪氨酸-亮氨酸-精氨酸(簡稱為“AEYLR”)的小肽修飾的紫杉醇(PTX)納米結(jié)構(gòu)脂質(zhì)載體(A-P-NLC),并對其體內(nèi)外抗腫瘤效果進行評價。方法:采用熔融乳化-低溫固化法制備納米結(jié)構(gòu)脂質(zhì)載體(NLC)、PTX納米結(jié)構(gòu)脂質(zhì)載體(P-NLC)和A-P-NLC,表征其外觀形態(tài)、粒徑、多分散指數(shù)(PDI)、Zeta電位,并檢測其包封率、載藥量及體外釋放度;以NCI-H1299細胞和S180細胞為對象,采用CCK-8法對游離PTX、P-NLC、A-P-NLC(0.44~44.00 μg/mL,以PTX計)的細胞抑制作用進行考察,并計算其半數(shù)抑制濃度(IC50);以S180荷瘤小鼠為模型動物,對游離PTX、P-NLC、A-P-NLC(5 mg/kg,以PTX計)的抑瘤效果進行評價。結(jié)果:P-NLC和A-P-NLC外觀均呈類圓形、分布均勻;A-P-NLC的粒徑、PDI、Zeta電位分別為(43.92±0.76)nm、0.203±0.034、(-19.77±1.16)mV,較P-NLC有所增加;A-P-NLC的包封率、載藥量分別為(95.71±0.68)%、(1.97±0.25)%,較P-NLC有所降低;A-P-NLC在48 h內(nèi)累積釋放百分率達(35.17±2.08)%,較游離PTX表現(xiàn)出明顯的緩釋作用,且比P-NLC的釋放更緩慢。與游離PTX和P-NLC比較,相同質(zhì)量濃度的A-P-NLC對NCI-H1299細胞和S180細胞的抑制率大部分均顯著升高,IC5值均顯著降低;A-P-NLC給藥處理的S180荷瘤小鼠無死亡現(xiàn)象,一般狀態(tài)良好,且瘤體積顯著縮小、瘤質(zhì)量顯著降低、瘤質(zhì)量抑制率顯著升高(P<0.05或P<0.01)。結(jié)論:A-P-NLC具有明顯的緩釋作用,其對NCI-H1299細胞和S180細胞的體外抑制作用以及對小鼠S180實體瘤的抑制作用均優(yōu)于游離PTX和P-NLC,且毒性有所降低。


紫杉醇(Paclitaxel,PTX)是從紅豆杉中提取的一種四環(huán)二萜類化合物,在臨床上主要用于乳腺癌、卵巢癌、非小細胞肺癌等的一線/二線治療;其常規(guī)劑型為溶液型注射劑,但該類劑型含有的增溶劑聚氧乙烯蓖麻油會引起過敏反應(yīng),故將其制備成各種納米制劑以降低其毒性已成為研究熱點[1-4]。納米結(jié)構(gòu)脂質(zhì)載體(Nanostructrued lipid carriers,NLC)是采用單甘油酯、雙甘油酯、其他類甘油酯、磷脂、鞘脂類等脂質(zhì)為載體,并添加一定比例的液態(tài)油,將藥物吸附或包裹于脂質(zhì)核中而形成的脂質(zhì)納米給藥系統(tǒng)[5-6]。NLC具有良好的生物相容性,適于靜脈注射、口服等多種途徑給藥[7-8],具有極大的潛在應(yīng)用價值。序列為丙氨酸-谷氨酸-酪氨酸-亮氨酸-精氨酸(Ala-Glu-Tyr-Leu-Arg,簡稱為“AEYLR”)的小肽來自于表皮生長因子受體(EGFR)自磷酸化位點 Y1173,前期研究已證明其對 EGFR 高表達的腫瘤具有良好的體內(nèi)外靶向性[9-10]。為降低抗腫瘤藥物的毒性并提高其靶向性,本課題組將 PTX 制成 AEYLR 小肽修飾的 NLC(簡稱為“A-P-NLC”),對其進行表征,并對其體內(nèi)外抗腫瘤效果進行評價,為 PTX 抗腫瘤制劑的進一步開發(fā)提供實驗基礎(chǔ)。


 1材料


1.1 儀器

AL204型電子天平[梅特勒-托利多儀器(上海)有限公司];DF-101S型集熱式恒溫加熱磁力攪拌器(鞏義市予華儀器有限責任公司);HT7700 型透射電子顯微鏡(日本Hitachi公司);Zetasizer Nano-ZS90型納米粒徑電位分析儀(英國Malvern公司);ZHWY-200D型恒溫培養(yǎng)振蕩器(上海智城分析儀器有限公司);2695型高效液相色譜儀(美國Waters公司);5804R型臺式高速大容量離心機(德國 Eppendorf 公司);3111 型細胞培養(yǎng)箱(美國Thermo Fisher Scientific 公司);Tecan Safire 2型酶標儀(瑞士Tecan公司);ARZ型電子數(shù)顯游標卡尺(寧波市魯匠工具有限公司);MD44MM透析袋(美國Viskase公司,截留分子量:8 000~14 000 Da)。


1.2 藥品與試劑

PTX對照品(,批號:17022701,純度:≥98%);二硬脂酰基磷脂酰乙醇胺-聚乙二醇 2000-AEYLR(DSPE-PEG2000-AEYLR,廣州特立生物科技有限公司,批號:GT60304-0324-A,純度:≥90%);CCK-8試劑盒(碧云天生物技術(shù)有限公司,批號:20332);山崳酸甘油酯(ATO,法國Gattefossé公司);單硬脂酸甘油酯(GMS,馬來西亞KLK公司);中鏈三酰甘油(MCT,北京鳳禮精求商貿(mào)有限公司);聚氧乙烯35蓖麻油(ELP)、聚乙二醇-15-羥基硬脂酸酯(HS15)(德國BASF 公司);RPMI 1640培養(yǎng)基、胎牛血清(美國Gibco公司);聚山梨酯80(美國Sigma公司);pH 7.4磷酸鹽緩沖液(PBS,由北京酷來博科技有限公司的固體粉末產(chǎn)品用超純水配制);乙腈為色譜純,其余試劑均為分析純或?qū)嶒炇页S靡?guī)格,水為純化水或超純水。


1.3 細胞

人非小細胞肺癌細胞NCI-H1299、小鼠腹水瘤細胞S180均購自中國科學院典型培養(yǎng)物保藏委員會細胞庫。


1.4 動物

SPF級昆明小鼠50只(雌性30只、雄性20只),體質(zhì)量 18~22 g,購于哈爾濱醫(yī)科大學實驗動物學部,生產(chǎn)許可證號:SCXK(黑)2013-001。所有動物均飼養(yǎng)于SPF級實驗室,環(huán)境溫度為 18~22 ℃、濕度為 50%~60%,飼喂清潔級真空包裝小鼠飼料。


2 方法與結(jié)果


2.1 不同NLC樣品制備

采用熔融乳化-低溫固化法進行制備。稱取 ATO40 mg、GMS 13 mg、MCT 27 mg、ELP 54 mg 作為油相,另稱取/量取 HS15 54 mg、水 4 mL 作為水相,將油相和水相分別置于 80 ℃水浴中熔融或溶解;在恒溫磁力攪拌下,將油相緩慢滴入水相,待滴加完成,繼續(xù)乳化 10min;隨后將油水混合物迅速置于冰水浴中固化15 min,再分別經(jīng)0.45 μm、0.22 μm微孔濾膜濾過后,即得NLC溶液。另外,先單獨將 5 mg/mL 的 PTX 無水乙醇溶液200 μL(揮干乙醇)或與DSPE-PEG2000-AEYLR 8 mg同時加入上述油相中,再按同樣的操作方法分別制得PTX納米結(jié)構(gòu)脂質(zhì)載體(P-NLC)溶液和修飾有AEYLR小肽的 PTX 納米結(jié)構(gòu)脂質(zhì)載體(A-P-NLC)溶液。3 種 NLC樣品溶液均顯藍色乳光。


2.2 P-NLC和A-P-NLC的表征

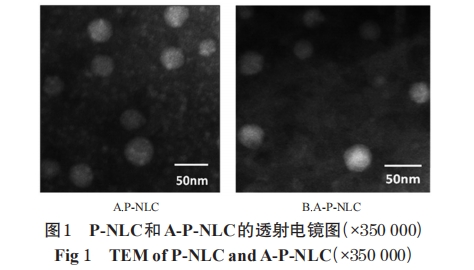

2.2.1 外觀形態(tài) 取“2.1”項下制備的P-NLC、A-P-NLC樣品溶液適量,以水稀釋10倍后用磷鎢酸負染,在電鏡下觀察。結(jié)果,兩者外觀均呈類圓形、大小均一,詳見圖1。

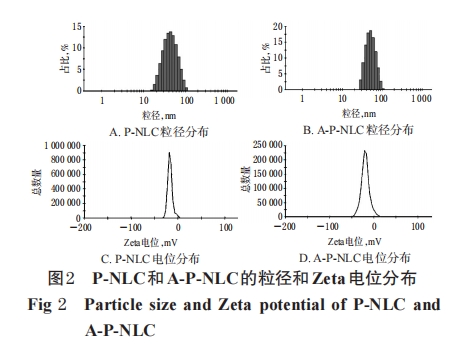

2.2.2 粒徑、粒度及電位 取“2.1”項下制備的P-NLC、A-P-NLC樣品溶液適量,用水稀釋50倍,采用納米粒徑電位分析儀測定其粒徑、粒度分布及Zeta電位。試驗均重復(fù) 3 次。結(jié)果,P-NLC 的粒徑為(39.56±1.22)nm,多分散指數(shù)(PDI)為0.161±0.026,Zeta電位為(-16.34±0.85)mV;A-P-NLC 的上述指標或其絕對值均有增加,分別為(43.92±0.76)nm、0.203±0.034、(-19.77±1.16)mV。P-NLC和A-P-NLC的粒徑與Zeta電位分布見圖2。

2.3 包封率和載藥量

采用高效液相色譜(HPLC)法測定PTX含量。色譜條件:色譜柱為Diamonsil C18(250 mm×4.6 mm,5 μm);流動相為乙腈-水(55 ∶ 45,V/V);流速為 1 mL/min;柱溫為 25 ℃;檢測波長為 227 nm;進樣量為 20 μL[11]。精密稱取 PTX 對照品適量,以流動相制成質(zhì)量濃度分別為5.0、10.0、25.0、50.0、100.0 μg/mL的系列標準溶液,按上述色譜條件測定;以 PTX 的峰面積(A)對質(zhì)量濃度(c,μg/mL)進行線性回歸,得標準曲線方程為A=0.558 5c+0.910 7(r=0.999 8)。結(jié)果表明,PTX 的質(zhì)量濃度在5.0~100.0 μg/mL范圍內(nèi)線性關(guān)系良好。


采用超濾離心法[12]測定樣品的載藥量和包封率。取“2.1”項下制備的 P-NLC 樣品溶液適量,置于超濾離心管(截留分子量:10 kDa,下同)中,10 000 r/min 離心40 min,收集下清液,經(jīng)甲醇適當稀釋后,按上述色譜件進樣測定,得游離藥物含量(W 游離);另取P-NLC樣品溶液適量,置于離心管中,經(jīng)乙腈破乳后,3 000 r/min 離心20 min,取上清液,按上述HPLC色譜條件進樣測定,得總藥物含量(W 總)。按照公式計算 P-NLC 的載藥量(DL)和包封率(EE):DL(%)=(W 總 -W 游 離)/W 脂 質(zhì) ×100%,EE(%)=(W 總-W 游離)/W 總×100%;式中,W 脂質(zhì)為處方中液態(tài)脂質(zhì)和固態(tài)脂質(zhì)的總量[13]。另取“2.1”項下制備的A-P-NLC樣品溶液適量,同法測定。試驗均重復(fù)3 次 。結(jié) 果 ,P-NLC 和 A-P-NLC 的 載 藥 量 分 別 為(99.13 ± 0.86)% 、(95.71 ± 0.68)% ,包 封 率 分 別 為(2.33±0.15)%、(1.97±0.25)%,A-P-NLC 的載藥量和包封率較P-NLC均有所降低。


2.4 體外釋放度

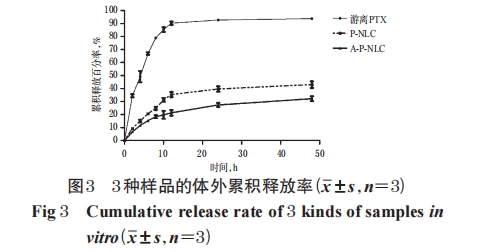

取游離PTX和“2.1”項下制備的P-NLC和A-P-NLC樣品溶液適量,采用透析法[13]模擬藥物釋放過程,設(shè)置截留分子量為10 kDa、釋放介質(zhì)為含0.2%聚山梨酯80的PBS,于0、2、4、6、8、10、12、24、48 h時取樣,按“2.3”項下 HPLC 法測定 PTX 質(zhì)量濃度,考察其體外釋放度,并按公式計算累積釋放百分率:累積釋放百分率(%)=[V0×Ct+V(C1+C2+C3+……+Ct-1)]/m×100%,其中,m是加入制劑含藥總量,V是每次取樣體積,V0是釋放介質(zhì)的總體積,C1、C2、C3……Ct分別是第1、2、3……t取樣時間點的濃度。試驗均重復(fù)3次。結(jié)果顯示,游離PTX在12 h時的累積釋放率已達到(90.00±2.33)%,而 P-NLC、A-P-NLC 在 48 h 時的累積釋放百分率分別為(43.053.74)%、(35.17±2.08)%;與游離 PTX 比較,P-NLC 和A-P-NLC 均表現(xiàn)出明顯的緩釋作用,且 A-P-NLC 較P-NLC的釋放更緩慢,詳見圖3。


2.5 不同樣品對NCI-H1299細胞和S180細胞的抑制作用考察

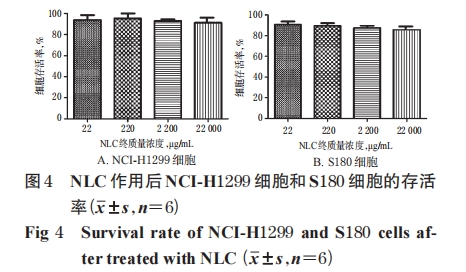

2.5.1 NLC 的細胞抑制作用 采用 CCK-8 法進行檢測。取對數(shù)生長期的 NCI-H1299 細胞進行消化計數(shù)后接種于 96 孔板中(1×104個/孔),在 37 ℃、5%CO2(以下培養(yǎng)條件同)的培養(yǎng)箱中培養(yǎng) 24 h。棄去孔中培養(yǎng)基(即含10%胎牛血清的RPMI 1640培養(yǎng)基,以下同),分為對照組(細胞+培養(yǎng)基)和不同質(zhì)量濃度的 NLC 試驗組(細胞+終質(zhì)量濃度分別為22、220、2 200、22 000 μg/mL的 NLC,分 別 相 當 于 0.11、1.10、11.00、110.00 μ g/mLPTX 的載體量),分別加入不含藥/含藥培養(yǎng)基 100 μL,每組設(shè)置6個孔。劑量均根據(jù)預(yù)試驗結(jié)果設(shè)置。各組細胞培養(yǎng)48 h后,每孔加入CCK-8溶液10 μL,混勻后繼續(xù)培養(yǎng)4 h。采用酶標儀于450 nm波長處測定各孔光密度(OD)。按照公式計算細胞存活率:細胞存活率(%)=ODNLC 試驗組/OD 對照組×100%。另取對數(shù)生長期的 S180 細胞,同法測定NLC作用后的細胞存活率。結(jié)果顯示,經(jīng)不同質(zhì)量濃度的 NLC 作用后,NCI-H1299 細胞和 S180細胞的存活率均在83%以上,未表現(xiàn)出明顯細胞抑制作用,表明NLC對上述兩種細胞的毒性均較小,詳見圖4。

2.5.2 不同PTX樣品的細胞抑制作用 按“2.5.1”項下方法取細胞接種并培養(yǎng),分為對照組(細胞+培養(yǎng)基)和各藥物組(細胞+游離PTX或P-NLC或A-P-NLC的含藥培養(yǎng)基,所含 PTX 的終質(zhì)量濃度均分別為 0.44、1.10、4.40、11.00、44.00 μg/mL);另設(shè)不含細胞的空白組(培養(yǎng)基),每組設(shè)置6個孔。劑量均根據(jù)預(yù)試驗結(jié)果設(shè)置。按照“2.5.1”項下方法培養(yǎng)并測定各孔OD值,并按公式計算細胞抑制率:細胞抑制率(%)=(OD 藥 物 組 -OD 空 白 組)/(OD 對照組-OD 空白組)×100%。采用SPSS 17.0軟件進行統(tǒng)計分析,數(shù)據(jù)以x±s表示,多組間比較采用單因素方差分析,兩組間比較采用t檢驗(P<0.05為差異有統(tǒng)計學意義);同時,計算藥物的半數(shù)抑制濃度(IC50)。

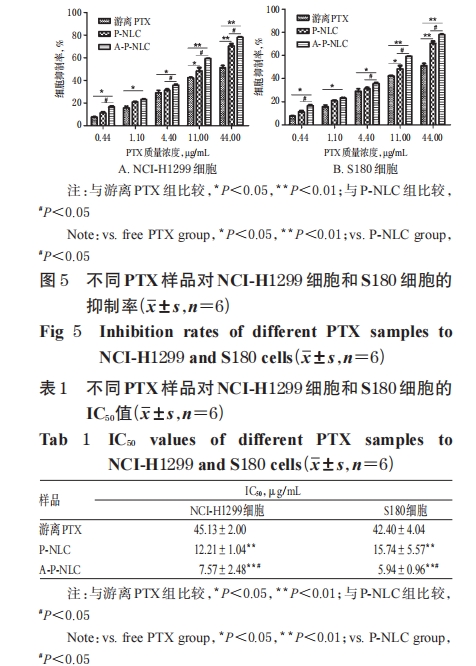

結(jié)果顯示,當 PTX 質(zhì)量濃度為 0.44~44.00 μg/mL時,各樣品對兩種細胞的抑制率隨著PTX濃度增加而呈升高趨勢,表明不同PTX樣品對兩種細胞的抑制作用均具有劑量依賴趨勢;與游離PTX比較,在相同質(zhì)量濃度的 P-NLC 和 A-P-NLC 作用下,兩種細胞的抑制率均顯著升高,IC50值均顯著降低;與P-NLC比較,在相同質(zhì)量濃度的A-P-NLC作用下(除1.10 μg/mL外),兩種細胞的抑制率均顯著升高,IC50值均顯著降低。以上差異均有統(tǒng)計學意義(P<0.05或P<0.01),詳見圖5、表1。

2.6 A-P-NLC的體內(nèi)抗腫瘤實驗

2.6.1 S180荷瘤小鼠模型建立 取對數(shù)生長期的S180細胞,以4 ℃生理鹽水漂洗并調(diào)節(jié)細胞濃度至1×107個/mL,按200 μL/只接種于小鼠(雌性10只)的腹腔[14]。4~5 d后可見小鼠腹部凸起、明顯增大,此時取其S180腹水瘤細胞用于傳代[13]。傳至第3代后,抽取腹水瘤模型小鼠的腹水,以 4 ℃生理鹽水漂洗并調(diào)節(jié)細胞濃度至 1×108個/mL,另取小鼠(雌雄各20只),按200 μL/只注射至其腋窩皮下,并觀察其腋窩處實體瘤形成情況。當小鼠腋窩處出現(xiàn)小的突起且觸摸有硬結(jié)感時,即為荷瘤造模成功。


2.6.2 A-P-NLC 的體內(nèi)抗腫瘤作用考察 取“2.6.1”項下造模成功的荷瘤小鼠 32 只,隨機分為對照組、游離PTX組、P-NLC組、A-P-NLC組,每組8只。各組小鼠均尾靜脈給藥100 μL/次,隔天1次,連續(xù)8次。除對照組給予生理鹽水外,各給藥組的給藥劑量均以5 mg/kg PTX計算,劑量根據(jù)預(yù)試驗結(jié)果設(shè)置。每天觀察小鼠一般狀態(tài),并測量其體質(zhì)量;以游標卡尺測量腫瘤垂直方向上的長徑(a)和短徑(b),計算腫瘤體積(V=ab2/2)[15];末次給藥24 h后處死小鼠,剖取腫瘤,稱定瘤質(zhì)量,并按公式計算瘤質(zhì)量抑制率:瘤質(zhì)量抑制率(%)=(1-給藥組瘤質(zhì) 量/對 照 組 瘤 質(zhì) 量)× 100% [16]。統(tǒng)計學方法同“2.5.2”項。

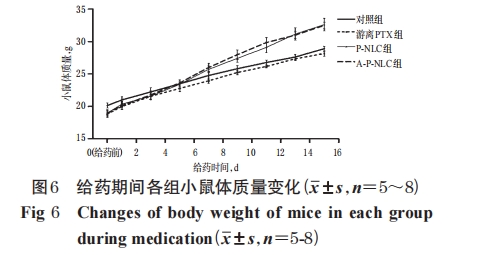

結(jié)果顯示,給藥期間,對照組小鼠腫瘤增長速度快,前期進食和飲水量正常、毛發(fā)光亮,后期隨著腫瘤變大,其活動變遲緩、毛發(fā)變得不光亮,有1只小鼠死亡;游離PTX組小鼠出現(xiàn)躁動、尖叫等現(xiàn)象,精神狀態(tài)不佳,毛發(fā)不光亮,食欲減退,活動量減少,有3只小鼠死亡;P-NLC組、A-P-NLC組小鼠狀態(tài)較好,毛發(fā)光亮,進食和飲水量正常,其中 P-NLC 組有 1 只小鼠死亡。對照組和游離PTX 組小鼠體質(zhì)量增長較慢,而 P-NLC 組和 A-P-NLC組小鼠體質(zhì)量增長明顯,詳見圖6。

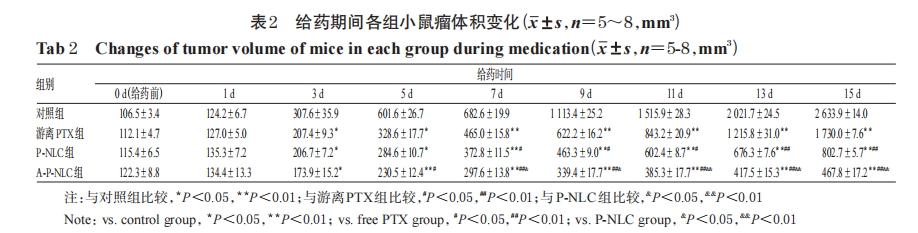

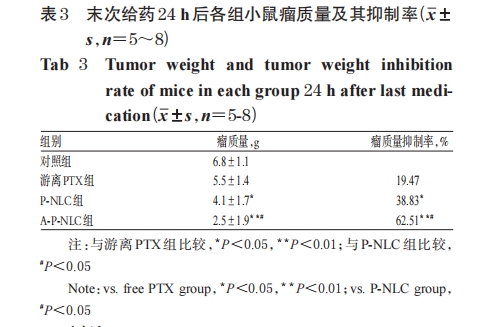

各組小鼠瘤體積均隨時間延長而呈增加趨勢;與對照組比較,各給藥組小鼠自給藥3 d時起瘤體積均顯著縮小,P-NLC組和A-P-NLC組小鼠在末次給藥后24 h時瘤質(zhì)量均顯著降低;與游離 PTX 組比較,P-NLC 組和A-P-NLC 組小鼠分別自給藥 7、5 d 時起瘤體積顯著縮小,在末次給藥后24 h時瘤質(zhì)量顯著降低、瘤質(zhì)量抑制率顯著升高;與P-NLC組比較,A-P-NLC組小鼠自給藥7 d時起瘤體積顯著縮小,在末次給藥后24 h時瘤質(zhì)量顯著降低、瘤質(zhì)量抑制率顯著升高。以上差異均有統(tǒng)計學意義(P<0.05或P<0.01),詳見表2、表3。



3 討論


經(jīng) PEG 修飾的 NLC 可通過“高滲透、長滯留”效應(yīng)被動靶向進入腫瘤組織,即通過腫瘤微血管的空隙滲漏進入腫瘤組織,但進入腫瘤組織的NLC因其表面修飾有PEG 故親水性增強,會使其跨膜進入細胞受到影響;AEYLR 小肽對 EGFR 具有特異的靶向性,可使連接有AEYLR的NLC對EGFR高表達的細胞及腫瘤組織具有主動靶向作用,同時還可通過EGFR受體介導(dǎo)腫瘤細胞對NLC的內(nèi)吞,提高NLC的入胞量[9-10]。


DSPE-PEG2000-AEYLR 是 AEYLR 通過 PEG 末端活化技術(shù)連接在 DSPE-PEG2000 末端的產(chǎn)物。本研究采用熔融乳化-低溫固化法制備 A-P-NLC,在乳化過程中DSPE-PEG2000-AEYLR結(jié)構(gòu)中的親水部分PEG2000-AEYLR存在于乳滴表面,而在低溫固化后AEYLR部分即被修飾到了P-NLC的表面。與P-NLC比較,A-P-NLC在制備過程中加入了 DSPE-PEG2000-AEYLR,增加了NLC表面PEG的量,導(dǎo)致粒徑、粒度分布及Zeta電位絕對值均有所增長,同時空間位阻的增加使其包封率和載藥量略有降低;二者的體外釋放行為相似,均有緩釋效果,但 A-P-NLC 的緩釋效果更為明顯,可能是由于DSPE-PEG2000-AEYLR的加入使P-NLC的結(jié)構(gòu)變得更加穩(wěn)定,從而使藥物釋放更緩慢。


本研究選擇 EGFR 高表達的人非小細胞肺癌細胞系NCI-H1299和鼠源S180細胞系[17-18]作為模型細胞,主要考察了 A-P-NLC 對兩種腫瘤細胞的體外抑制效果。結(jié)果顯示,與游離PTX和P-NLC比較,加入了具有主動靶向作用的AEYLR后,A-P-NLC顯示出更強的體外腫瘤細胞抑制效果。而進一步采用S180細胞建立小鼠荷瘤模型并進行體內(nèi)抑瘤作用考察的結(jié)果顯示,與游離PTX組和P-NLC組比較,A-P-NLC組小鼠的瘤體積、瘤質(zhì)量均顯著縮小或降低,瘤質(zhì)量抑制率均顯著升高;另外,游離 PTX 組有 3 只小鼠由于 PTX 的長期毒性而死亡,而P-NLC組與A-P-NLC組小鼠死亡情況減少,且體質(zhì)量較游離PTX組顯著增長,提示PTX制成NLC后可減小藥物的毒副作用,提高用藥安全性。


綜上,A-P-NLC 具有明顯的緩釋作用,其對 NCIH1299 細胞和 S180 細胞的體外抑制作用以及對小鼠S180 實體瘤的抑制作用均優(yōu)于游離 PTX 和 P-NLC,且毒性有所降低。


免責聲明:本文為行業(yè)交流學習,版權(quán)歸原作者及原雜志所有,如有侵權(quán),可聯(lián)系刪除。文章標注有作者及文章出處,如需閱讀原文及參考文獻,可閱讀原雜志

上篇: 用于軟組織修復(fù)的肽基功能生物材料
下篇: 抗瘧多肽研究進展
返回列表
全:種類繁多,修飾齊全
快:快速發(fā)貨,順豐包郵
優(yōu):專業(yè)團隊,品質(zhì)保證
24:客服在線,高效快捷

微信掃碼聯(lián)系客服
電話:0551-65177703  郵箱:pb@peptidesbank.com   地址:安徽省合肥市四川路868號云谷創(chuàng)新園A6棟3層
皖I(lǐng)CP備2024046425號-1
