国产亚洲一级黄色_欧美日韩性感尤物在线_日高清无码在线免费视频_看黄色黄大色黄片免费_亚洲一区二区三区日产_日韩丝袜清纯自拍_中文字幕2019年中文字幕_AV无码精品蜜桃亚洲_嫩草影院一二三永久在线观看_国产午夜国产免费不卡

首頁 > 多肽文獻 > 蛋白質、多肽類藥物控制釋放體系的研究
蛋白質、多肽類藥物控制釋放體系的研究
瀏覽量:611 | 2024/1/17 14:12:08


摘要:近年來‚蛋白質、多肽類藥物廣泛應用于各類疾病的治療。本文對聚乙二醇修飾的蛋白質及蛋白質類藥物控制釋放這兩大體系的研究進展做了較系統(tǒng)的總結和評述‚并就更高級的靶向、易吸收的蛋白質藥物體系的發(fā)展進行了展望。


目前‚腫瘤、艾滋病、肝炎等疾病嚴重影響著人類健康‚有關方面的藥物研究成為藥學研究的一個熱門領域。其中‚蛋白質、多肽類藥物(如腫瘤壞死因子、白介素、胰島素等)以其療效好、副作用低等突出優(yōu)點受到了廣大醫(yī)務工作者及患者的青睞。但與其它合成化學藥物相比‚它們也有易引起機體的免疫反應‚體內半衰期短‚在體內易水解、變性‚不易儲藏等缺點。另外‚由于多數蛋白質和多肽類藥物具有較低的分配系數和很小的擴散性能‚使其不易被親脂性膜所攝取‚很難通過生物屏障‚因此盡管 DNA 重組技術已使蛋白質、多肽藥物可以大量生產‚但由于以上因素從而大大限制了它們在臨床上的應用。為此‚研究和開發(fā)穩(wěn)定‚半衰期長‚生物相容性好并且容易吸收的蛋白質、多肽藥物體系一直是科學工作者們試圖解決的一個迫切課題。目前人們所研究的蛋白質、多肽類藥物體系有很多‚各有其優(yōu)、缺點。


1 通過聚乙二醇修飾蛋白質


1977年‚Abuchowski 等證明:作為治療藥物‚聚乙二醇(polyethlyene glycol‚PEG)修飾的蛋白質比未修飾的更有效。PEG 修飾蛋白質(亦稱蛋白質的 PEG 化)主要通過 PEG 與蛋白質的化學結合來實現‚它可增加此類藥物的溶解性和穩(wěn)定性‚減弱免疫原性和毒性‚改善藥物的體內藥動學性質。


例如:白介素(IL-2)是一個糖基化的淋巴因子‚能促進 T 淋巴細胞增殖‚并激活殺傷細胞‚是目前免疫療法中重要的細胞因子‚但其水溶性性差‚生物活性不穩(wěn)定‚且血漿半衰期短‚體內作用時間短而影響了療效。Katre 等[1] 報道了 PEG 活性酯分子修飾的充足人 IL-2‚其溶解度增加‚血漿半衰期延長‚在 MethA 肉瘤鼠內的抗腫瘤活性也得到增強[2];腫瘤壞死因子α(TNF-α)是一種與炎癥發(fā)生有關的細胞因子‚對于許多腫瘤細胞都有直接或間接的殺傷作用‚但其體內的清除速度快而且高計量使用時會導致嚴重的負反應。Tsutsumi 等用琥珀酸酐和 N-羥基琥珀酰亞胺兩步活化的 PEG 來修飾 TNF-α‚修飾后 TNF-α的體外生物活性下降而血漿半衰期大大延長。當 TNF-α的賴氨酸側鏈氨基酸被 PEG 修飾的程度為56%時‚MPEG-THF-α的體內生物活性比天然 THF-α提高了約100倍[2]。


除了以上兩種蛋白質和多肽類藥物外‚PEG 修飾的分子還包括色氨酸酶、精氨酸酶、精氨酸脫氨酶、免疫球蛋白 G、神經營養(yǎng)因子、纖維素酶、鏈激酶等。但 PEG 修飾蛋白質也存在一些問題‚如藥物生物活性降低‚某些偶聯物在生理條件下不穩(wěn)定‚蛋白質藥物 PEG 化后體內藥動學性質的改變可能產生不良反應‚制備過程中某些有毒有機物的使用等。若能妥善的解決這些問題‚蛋白質、多肽藥物和 PEG 結合物的給藥系統(tǒng)將會得到更為長足的發(fā)展


2 通過高分子材料的包覆‚將蛋白質類藥物做成可控制釋放的微粒


蛋白質藥物控制釋放體系是指把蛋白質、多肽類藥物包封在高分子材料中‚緩慢釋放出來的一種體系。由于蛋白質外層的載體材料能起到一定的保護作用‚因此可增加此類藥物的溶解度及穩(wěn)定性;減弱或消除免疫原性和抗原性;并改善藥物的體內藥動學性質‚增加治療指數等。

目前,蛋白質和多肽類藥物的控制釋放體系可分為四大類


2.1 水凝膠緩釋系統(tǒng)

水凝膠是指由親水性的均聚物或共聚物交聯而成的聚合物網絡。它可在水中溶脹并保持大量水分 而又不溶解并具有良好的生物相容性,因此被廣泛應用于蛋白質、多肽類藥物的長效釋藥體系。藥物通常采用包埋或吸附的方法固定在水凝膠中。當環(huán)境(如:溫度,PH 值或離子強度等)改變時,由于溶脹作用,凝膠表面的孔洞變大,水凝膠內外水分擴散途經的打開,藥物被釋放出去。


溫度敏感水凝膠是迄今為止研究得最為普遍的水凝膠之一。它通常由 N-取代的丙烯酰胺 AAm 和 甲基丙烯酰胺(MAAM)或類似的單體合成。這些單體所合成的聚合物在水溶液中有一個共同的特點,即 都有一個溫度轉變區(qū)域――較低臨界溶液溫度(Lower Critical solution Temperature,LCST)。當凝膠在 LCST 附近上升或下降時,由于去溶脹或再溶脹作用,凝膠表面的孔洞變小或變大,從而造成凝膠內外水分擴散 途經的關或開。Kim 等[3]將透明質酸(HA)與PluronicF127光照偶聯成 HA/Pluronic 水凝膠,并用此作為人 體生長激素的載體在不同溫度下進行釋放研究,發(fā)現不同溫度其釋放行為不同,在一定的溫度范圍內,較 高的溫度具有較高的釋藥速率,可以通過控制其溫度來控制藥物的釋放。

pH敏感水凝膠通常是由帶陰離子或陽離子單體如丙烯酸(AAc)聚合而成的聚電介質水凝膠。在外界pH發(fā)生變化時,由于其大分子上可離子化基團的解離,其平衡溶脹率發(fā)生突變,導致聚合物網絡中分 子間的孔隙增大或減小,相應的,溶質在凝膠內的擴散速率也發(fā)生突變。如徐暉等[4]用聚氧乙烯-聚氧丙。垩跻蚁┣抖喂簿畚铮╬oloxamer)的甲基丙烯酸衍生物和甲基丙烯酸組成共聚物水凝膠做為載體材料包埋胰島素,實驗證明藥物在pH值較低的介質中基本不釋放,而在中型或堿性介質中以較快速率釋 放,通過改變共聚物中單體的組成可以調節(jié)凝膠的平衡溶脹率和凝膠中藥物的擴散系數。這類水凝膠的 pH敏感特性使其作為胰島素口服給藥載體成為可能。在胃里,胰島素基本不釋放,聚合物的保護作用減少了藥物與胃蛋白酶的接觸,避免藥物活性受破壞,而在小腸中,藥物釋放并被吸收。


另外,還有對化學物質(葡萄糖,電介質,抗體等),光,壓力等不同環(huán)境條件敏感的種種水凝膠,不一 而足。如Ito等人將葡萄糖氧化酶和胰島素包埋在聚二甲基乙醇胺甲基丙烯酸酯-聚(2-甲基丙烯酸- 2-羥乙酯)共聚物水凝膠中。葡萄糖擴散到凝膠中與葡萄糖氧化酶發(fā)生反應生成葡萄糖酸。酸使凝膠中的堿性基團功能團質子化,隨著反應進行凝膠中帶電位點增多,靜電排斥作用使凝膠溶脹,胰島素就擴散出來。當環(huán)境中不存在葡萄糖時,水凝膠則處于不溶脹、不滲透狀態(tài)。


水凝膠,尤其是環(huán)境敏感型的水凝膠做為蛋白質多肽類藥物的緩釋載體材料,不僅能保護藥物,減少藥物與蛋白酶的接觸機會,避免活性破壞,還因其對特定環(huán)境的特殊響應性,在靶向釋藥和智能型釋藥方面有著廣闊的應用前景。但它也有一定的局限性:1)大部分環(huán)境敏感型的水凝膠是不可降解的,不能用 于植入性藥物制劑;2)目前環(huán)境敏感型的水凝膠的響應性大多較慢;3)由于多數蛋白質、多肽藥物脂溶性 差,被釋放出來后,仍難以通過消化道的生物膜屏障,因此生物利用度低;目前,新型高分子水凝膠的研究 熱點主要集中在從仿生角度出發(fā)的多糖和多肽等生物高分子水凝膠的制備與研究上。


2.2 脂質體緩釋系統(tǒng)

脂質體是 60年代由Bangham 在劍橋大學首次發(fā)現并命名的。它是由類脂組成的雙分子空心球,球 的中心為水性核心,核心外包裹著一層或多層雙分子類脂外殼。由于其無毒、可降解、生物相容性很好并 且組分及分子量易于調節(jié),所以用它做為蛋白質、多肽類藥物的釋藥載體近十幾年來得到了迅速發(fā)展。人們利用不同的材料和組分,采用不同的方法制備了各種脂質體,針對其藥物緩釋方面的應用進行了大量的研究。


蛋白質、多肽類藥物大部分為水溶性,所以多采用兩相分散法裝載藥物。即將類脂物溶于有機溶劑中,然后加入含有包裹藥物的水溶液,使油相和水相充分接觸,然后將溶劑蒸發(fā)成為脂質體藥物。


脂質體包裹蛋白質多肽類藥物后,不僅可以保護藥物,避免蛋白水解酶造成的活性破壞,還能促進透皮吸收,提高生物利用度。脂質體作為治療內皮網狀系統(tǒng)(RES)疾病的藥物載體是脂質體最成功的應用 之一。由于脂質體易被內皮網狀系統(tǒng)的巨噬細胞所識別,所以富含巨噬細胞的肝、脾是脂質體的重要靶 器官。利用脂質體作為藥物載體可直接把藥物靶向到這些器官內,從而降低藥物的毒副作用。如包裹于 SUV 的 IL-2在增加血液和脾臟白細胞數及激發(fā)脾淋巴因子殺傷細胞活性方面的效力明顯比游離 IL-2 強[5]。但當脂質體裝載治療其它系統(tǒng)疾病的藥物(如抗腫瘤藥物)時,因為其易被內皮網狀系統(tǒng)識別并且 清除,所以在血液中循環(huán)的時間較短,不能滿足治療需要。為此,人們用單唾酸神經節(jié)苷脂(GM1)、聚乙二 醇(PEG)或聚乙二醇修飾的磷脂酰乙醇胺(PEG-PE)等修飾脂質體表面。研究表明,經過表面改性的這些 脂質體比傳統(tǒng)脂質體被肝、脾的捕捉率降低,且在血液中的循環(huán)壽命明顯延長。Kim 等[6]以胰島素為模型藥物研究了不同脂質體的藥物釋放行為,結果發(fā)現:未經任何處理的胰島素直接注入小鼠體內會導致 其因低血糖而死亡,相反,注射了經脂質體包裹的胰島素的小鼠血糖濃度得到了有效控制,又不致引起大 的副作用,尤其是表面經 PEG 改性后的脂質體胰島素體系,其突釋現象較小且藥效時間較長。這顯然是 由于 PEG 的引入使得 RES 系統(tǒng)對藥物的吞噬作用減弱,體系在血液中循環(huán)時間延長導致的 。


目前,脂質體載藥技術的發(fā)展正日趨成熟。一系列的藥物脂質體已進入第三期臨床試驗階段,如用于治療復發(fā)性骨肉瘤的含免疫調節(jié)劑的脂質體,用于治療承認呼吸器官窘迫癥的前列腺素E1脂質體等。為提高脂質體藥物的靶向性,避免作用于正常細胞,溫敏性脂質體、pH 敏感脂質體以及表面連接特殊配 體的脂質體正逐漸受到關注。但由于脂質體的熱力學不穩(wěn)定性使得它不能長期保存,而且在載藥過程中 有機溶劑的使用也容易造成蛋白質、多肽類藥物的失活和變性,因此作為蛋白質、多肽藥物的載體還有一定的局限性。


2∙3  微球緩釋系統(tǒng)

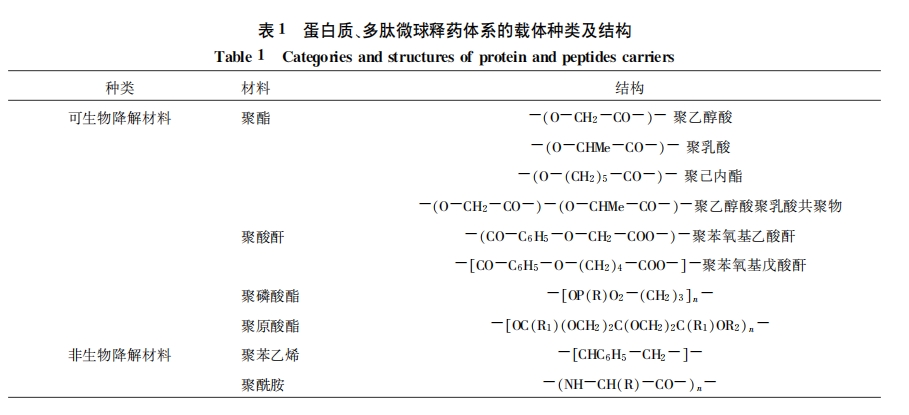

利用各種不同的聚合物為載體材料,包裹蛋白質、多肽藥物的微球釋藥系統(tǒng)是近10年來各國學者大 力研究的新領域之一。制備微球的載體材料很多,大致可分為可生物降解型和非生物降解型兩種。因蛋 白質、多肽藥物的擴散速度非常慢,微球給藥系統(tǒng)釋放藥物應主要依賴于載體聚合物的降解,所以可生物 降解型載體材料的應用是材料研究發(fā)展的主要方向。表 1列出部分載體材料的種類和結構。

在研究微球給藥體系的時候,人們發(fā)現當粒子的粒徑小于 1μm 時,粒子的釋藥性能會顯現出獨特的 優(yōu)越性。這種粒徑小于 1μm 的聚合物微球給藥體系被定義為納米微球給藥體系。由于納米微球的粒徑很小,所以它能夠穿過上皮組織,通過毛細血管直接進入器官和細胞內部,被更有效地吸收。Panyam[8]等的研究表明當微球的粒徑為 100nmm時,其u被小鼠腸內細胞u吸收h的效率是粒徑 1~10μme微球的 15~250 cn 倍。因為納米給藥系統(tǒng)具有如此優(yōu)異的吸收特性,所以近幾年來日益受到人們的關注。特別是以 PLGA為載體材料,用 W/O/W 法包裹蛋白質、多肽藥物(如胰島素、生長因子、疫苗等)的研究被廣泛報道[8~10]。


納米粒由于粒徑小,進入體循環(huán)后,主要被RES中的白細胞、單核細胞以及巨噬細胞吞噬,在這些細胞集中的器官:肝、脾、骨髓中納米粒尤為集中(5min 內,90%的納米粒集中在肝,2%~5%集中在脾),這對于治療這些器官的疾病而言,當然是人們所希望的,但多數疾病病因并不在 RES 系統(tǒng)中,納米粒在 RES 系統(tǒng)的集中,使得藥物在血液中的循環(huán)時間很短,到達不了靶器官,不能產生長效緩釋作用。因此如何使 納米粒長循環(huán),靶向非 RES 系統(tǒng)成為了納米給藥系統(tǒng)的研究重點。


巨噬細胞消除外來粒子的主要機制是通過識別結合于微粒上的免疫球蛋白 G(IgG)的 Fc 段和補體, 來吞噬微粒。納米粒進入體內后,被機體視為異物,抗體和血漿中的多種成分如血漿蛋白、脂蛋白、免疫球蛋白、補體 C 蛋白等吸附到納米粒上,由于巨噬細胞存在著血液成分的特異受體,納米粒上吸附的蛋白  或蛋白片段會加劇單核巨噬細胞,尤其是肝臟的枯否細胞(Kupffer Cell)的識別和吞噬。


近年來,人們發(fā)展了一種新型的聚合物膠體給藥體系,它能夠改變傳統(tǒng)微粒的表面性質,降低巨噬細 胞對粒子的識別性,以達到給藥長循環(huán)的目的。


聚合物膠體給藥體系的載體材料一般為可降解AB 兩嵌段共聚物,在水溶液中,這種 AB 嵌段共聚物 會自聚集成為獨特核殼結構的膠束。膠束中間為親油性的內核(主要由可降解的聚酯、聚氨基酸等構 成),包裹著藥物,外層是親水性的外殼(通常是聚乙二醇),其結構如圖 1所示。當膠束進入體內時,外殼親水的PEG在血液或體液中呈伸展狀態(tài),猶如一個個聚合物刷,可將血液中的各種蛋白擋開,從而避免了被巨噬細胞識別和吞噬以達到在體內的長循環(huán)。另外,PEG 的親水性使得膠束在水溶液中更穩(wěn)定,膠束粒徑減小(通常在 300nm 以下),能夠直接進入器官和細胞內部,被更有效地吸收[11]。聚合物膠體給藥體系的這些優(yōu)異性能使它成為近年來最熱門的研究領域。

藥物被包裹在膠束核心的方式一般有三種:物理纏結、靜電力結合和化學 鍵合。不同方式所采用的載體材料和成球原理各有不同,但由于蛋白質類藥物 不穩(wěn)定、容易失活,所以往往不采用化學鍵合的方法包裹藥物。下面將就物理纏結與靜電力結合包裹藥物的方法及原理分別敘述如下:

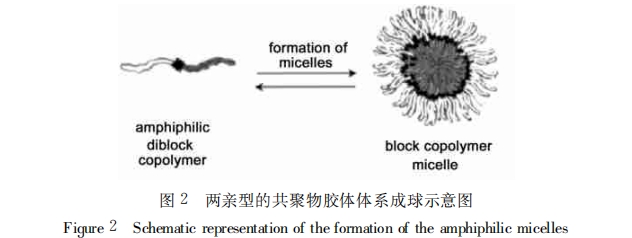

2∙3∙1 兩親型的共聚物膠體體系     兩親型共聚物膠體體系是目前研究的 最多和最成熟的聚合物膠體給藥體系。載體共聚物的一端為親水性的PEG,另一端則是親油性的聚酯鏈段(如:聚乳酸、聚己內酯等)。以PEG-PLA兩嵌段共聚物為例,當以1HNMR檢測 D2O中的共聚物膠束時,可發(fā)現譜圖中除了PEG 質子的吸收峰外,只能看到少量 PLA 上的質子峰。這說明兩親型共聚物在水中成為膠束后,其親油鏈段大部分團聚在一起,形成類似于固體的核心,而 PEG 鏈段 則在外圍呈溶于水的液狀[12]。(見圖2)

在包裹親水性的蛋白質、多肽藥物時,通常采用雙乳液體系,使藥物通過與嵌段共聚物中聚酯部分的物理纏結被包裹在核心(一般隨膠束表面PEG 密度的減小或內部聚酯分子量的增加,膠束的粒徑隨之增大)。隨著聚酯內核的降解,藥物被緩慢釋放出來。


由于蛋白質、多肽藥物的特殊理化性質,此類藥物的口服效果往往很差。胃中酸和消化酶的降解作用以及通過肝的首過作用,都使得藥物顆粒難以發(fā)揮正常療效。Tobio 等[13]分別用 PLA 和 PLA-PEG 包裹 破傷風類毒素(TT)得到粒徑 150nm 左右的微粒,研究表明在PEG 親水外殼的保護下,PLA-PEG 微粒在胃液中的穩(wěn)定性比 PLA微粒高大約 9倍。當給小鼠分別服用包裹 TT 的 PLA-PEG 和 PLA 后可發(fā)現,服用 PLA-PEG(TT)的小鼠血液中的TT 濃度較高,持續(xù)釋放時間較長,說明做為口服給藥體系 PLA-PEG 膠體明 顯優(yōu)于PLA 納米微球給藥系統(tǒng)。

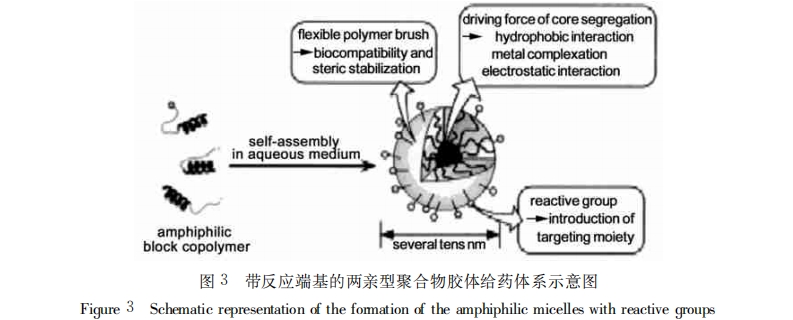

目前絕大部分的兩親型嵌段共聚物膠體給藥體系都不具有靶向或只要被動靶向性,如何使藥物只作 用于病變部位的靶組織,而避免傷害正常細胞,提高藥物的生物利用度,達到主動靶向釋放,是人們研究 的重點。Kataoka 等[14~16]合成了一系列聚醚端基帶醛基的 α-acetal-PEG-PLA。這樣能被病變組織特異性 表達的配體(如:抗體、多糖等)就有可能通過 PEG 端基的反應性基團被連接到膠體的表面,(見圖3)將膠 體有選擇性的導向靶位。

盡管兩親型共聚物膠體給藥體系具有血液中循環(huán)時間長,微粒尺寸小,穩(wěn)定性強等優(yōu)點,但由于在包 裹蛋白質、多肽藥物的過程中(W/O/W)使用了有機溶劑和強力攪拌,蛋白質、多肽藥物不可避免的存在失 活的現象,并且膠體體系的載藥量也較低,有待于進一步的改進。

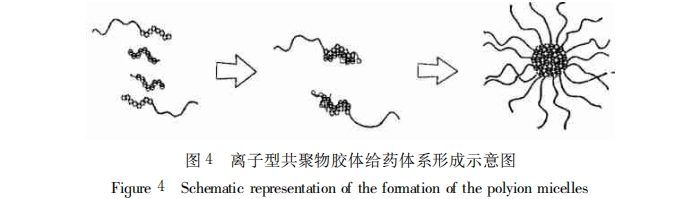

2∙3∙2 離子型聚合物膠體給藥體系     與兩親型聚合物膠體給藥體系不同,離子型膠體給藥體系所采用的載體材料是完全水溶性的,它的一端是PEG 鏈段,另一端則為帶陰離子和陽離子的離子型鏈段(如,聚氨基酸、聚甲基丙烯酸等)。當這種離子型聚合物的水溶液與溶于水的蛋白質、多肽藥物混合時, 會通過靜電吸附、氫鍵等弱作用力與藥物結合形成疏水的內核,從而在水溶液中形成納米尺寸的膠  束[17~21]。其作用過程如圖 4所示。

通過這種方法形成的給藥體系沒有使用有機溶劑、強力攪拌和表面活性劑,因此能最大限度的保持 蛋白質、多肽的活性,另外膠束的粒徑。ǎ200nm),而且均勻,所以一經報道就受到了人們廣泛的關注。值得注意的是,只有當兩種相反離子的數目相匹配時,才能形成較為穩(wěn)定的膠體體系。膠束的粒徑會隨著PEG鏈段分子量的增加而減。17,22]。
Kataoka 等[18 21]以溶解酶素為模型藥物研究了離子型共聚物聚乙二醇-聚天冬氨酸(PEG-PAsp)對蛋白質、多肽類藥物的包裹和緩釋行為。實驗表明,溶解酶素和 PEG-PAsp(PEG 的 Mw 為 12,000,Asp 的 鏈節(jié)數為 15的水溶液混合時,形成了單分散性的粒徑為50nm 的膠體微粒。由于膠束有親水性的PEG 外殼,與聚天冬氨酸均聚物-溶解酶素微粒相比,膠束的穩(wěn)定性大大提高,可在室溫下保持1個月不沉淀。通過靜態(tài)激光散射儀的測定,可計算出每一個膠束內大約有 56個溶解酶素和62個 PEG-PAsp,其相反電荷數基本相匹配。由于膠束的內核是由靜電吸附而形成的,所以這種離子型膠束體系對電解質的濃度非常敏感。因此可通過調節(jié)體系的離子強度來控制藥物的釋放行為。

由于離子型聚合物膠體是一種嶄新的給藥體系,所以在這方面的研究尚不十分全面,并且該體系還 存在著包藥量較低、熱力學穩(wěn)定性較差以及不具備主動靶向性等缺點,有待于進一步的研究和改進。


3 結論與展望


綜上所述,在過去的二、三十年中人們對蛋白質、多肽藥物進行了大量的改性和釋藥研究。較理想的 蛋白質、多肽類藥物給藥體系應:(1)能最大限度的保持藥物的生物活性,制備過程安全無毒;(2)有良好的生物通透性,能穿過體內生物屏障達到病變部位;(3)有抗巨噬細胞吞噬能力,在體內能長循環(huán),生物利 用度高;(4)具有靶向性,即對病變細胞或組織具有特異性的識別和靶向性;


免責聲明:本文為行業(yè)交流學習,版權歸原作者及原雜志所有,如有侵權,可聯系刪除。文章標注有作者及文章出處,如需閱讀原文及參考文獻,可閱讀原雜志。

上篇: 用于軟組織修復的肽基功能生物材料
下篇: 彈性肽在超分子組裝中的應用
返回列表
全:種類繁多,修飾齊全
快:快速發(fā)貨,順豐包郵
優(yōu):專業(yè)團隊,品質保證
24:客服在線,高效快捷

微信掃碼聯系客服
電話:0551-65177703  郵箱:pb@peptidesbank.com   地址:安徽省合肥市四川路868號云谷創(chuàng)新園A6棟3層
皖ICP備2024046425號-1
