国产亚洲一级黄色_欧美日韩性感尤物在线_日高清无码在线免费视频_看黄色黄大色黄片免费_亚洲一区二区三区日产_日韩丝袜清纯自拍_中文字幕2019年中文字幕_AV无码精品蜜桃亚洲_嫩草影院一二三永久在线观看_国产午夜国产免费不卡

首頁 > 多肽文獻(xiàn) > 嗜神經(jīng)病毒衍生肽 RVG29 介導(dǎo)的靶向納米載藥膠束的合成及抗腫瘤活性

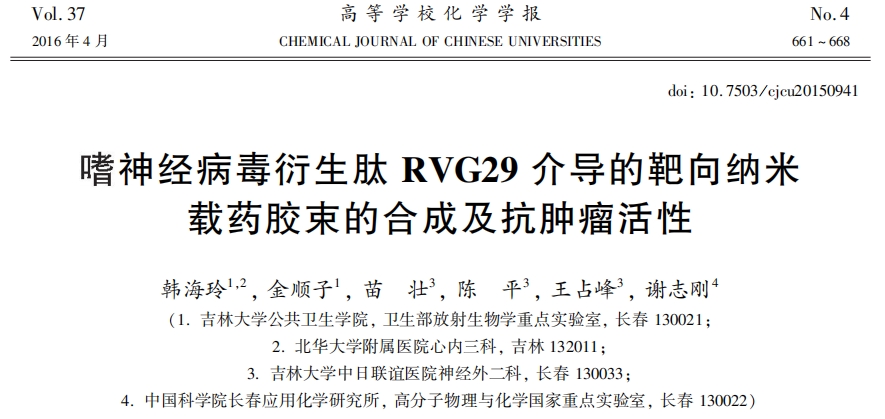

嗜神經(jīng)病毒衍生肽 RVG29 介導(dǎo)的靶向納米載藥膠束的合成及抗腫瘤活性
瀏覽量:13 | 2024/3/17 15:46:15


摘要 將羧基化的水溶性葡聚糖(Dex) 與紫杉醇( PTX) 化學(xué)偶聯(lián), 制得載藥納米膠束 M( PTX), 再將M(PTX)與嗜神經(jīng)性病毒衍生肽(RVG29)化學(xué)偶聯(lián), 得到 RVG29 靶向的載藥納米膠束 M(RVG,PTX). 采用核磁共振氫譜(1H NMR)測(cè)定了 Dex-PTX 及 RVG-Dex-PTX 鍵合物的分子量, 并對(duì) 2 種膠束進(jìn)行了表征, 考察了 2 種膠束對(duì)腫瘤細(xì)胞的抑制效果及細(xì)胞凋亡情況, 觀察了 C6細(xì)胞對(duì)熒光標(biāo)記 M(RVG,PTX)和M(PTX)的攝取情況. 結(jié)果表明, 羧基化葡聚糖鄄紫杉醇鍵合物的分子量約為 16500, 紫杉醇的質(zhì)量約為葡聚糖的20% , RVG29 的質(zhì)量約為葡聚糖的 10% . 2 種膠束的粒徑在 45 ~ 60 nm 之間; M(RVG,PTX)膠束對(duì) C6細(xì)胞的抑制作用具有濃度和時(shí)間依賴性, 細(xì)胞抑制率隨著作用時(shí)間和藥物濃度增加而增加, 且 M(RVG,PTX)膠束對(duì) C6細(xì)胞的抑制作用強(qiáng)于 M(PTX)膠束. 細(xì)胞攝取實(shí)驗(yàn)結(jié)果表明, 與 M(PTX)相比, C6細(xì)胞攝取了更多的M(RVG,PTX)膠束. 如果先用游離的 RVG29 處理 C6細(xì)胞, 再進(jìn)行細(xì)胞實(shí)驗(yàn), 則 M(RVG,PTX)膠束對(duì) C6細(xì)胞生長(zhǎng)的抑制作用及被 C6細(xì)胞攝取的比率顯著降低, 與 M(PTX)相當(dāng). 表明靶向載藥膠束 M(RVG,PTX)中的 RVG29 保留了游離 RVG29 的活性, 對(duì) C6細(xì)胞依然具有靶向效應(yīng), 從而介導(dǎo)了 M(RVG,PTX)被 C6細(xì)胞的攝取, 增強(qiáng)了對(duì) C6細(xì)胞的生長(zhǎng)抑制作用. 由于 M(RVG,PTX)膠束只使用水溶性葡聚糖作載體, 不涉及疏水高分子鏈段, 不需要分別制備載藥高分子和靶向高分子然后再共組裝, 因而制備過程比較簡(jiǎn)單, 同時(shí)具有載藥和靶向功能.


腦膠質(zhì)瘤是顱內(nèi)常見惡性腫瘤, 發(fā)病率約占顱內(nèi)腫瘤的 40% . 高復(fù)發(fā)率和高惡性度導(dǎo)致患者 5 年存活率極低. 目前治療方法有手術(shù)、 放射和化學(xué)治療, 對(duì)芋鄄郁級(jí)膠質(zhì)瘤主要采用化學(xué)治療[1 ~ 3]. 但由于血腦屏障和腫瘤的耐藥性, 現(xiàn)有腦膠質(zhì)瘤化療藥物品種有限, 療效欠佳, 對(duì)延長(zhǎng)患者存活期幾乎無貢獻(xiàn)[4]. 隨著納米技術(shù)的發(fā)展, 納米藥物在癌癥治療中顯示出巨大的潛力和優(yōu)越性. 其中, 腫瘤靶向給藥體系將藥物選擇性地送到病變部位或病變細(xì)胞, 可以提高藥物的生物利用度, 降低毒副作用, 因而備受關(guān)注[5]. 紫杉醇(PTX)是多種腫瘤的一線化療藥物, 但其水溶性差, 臨床劑型難以通過血腦屏障, 對(duì)腦膠質(zhì)瘤幾乎無效[6]. Jing 等[7 ~ 11]設(shè)計(jì)了多種納米給藥系統(tǒng), 將 PTX 鍵合在兩親性嵌段共聚物分子鏈上再自組裝成納米膠束. 與傳統(tǒng)的物理包裹不同, 這種鍵合型納米膠束可有效地增溶難溶性藥物, 避免初期暴釋, 延長(zhǎng)藥物在體內(nèi)的循環(huán)時(shí)間, 提高生物利用度. 通過載藥高分子和靶向高分子的共組裝, 可以制得具有靶向功能的載藥納米膠束, 將藥物選擇性地送到病變部位或病變細(xì)胞, 進(jìn)一步提高藥物的生物利用度, 降低毒副作用. 但此類制劑使用兩親性嵌段共聚物作為基本載體, 合成難度較高, 新藥審批的難度也比較大[12,13].


狂犬病病毒是自然界存在的嗜神經(jīng)病毒, 其衣殼中包含有嗜神經(jīng)性蛋白質(zhì)(RVG), 能被神經(jīng)細(xì)胞表面的尼古丁乙酰膽堿受體(nAchR)特異性地識(shí)別. 在 RVG 作用下, 狂犬病病毒很容易越過血腦屏障, 侵襲腦組織和神經(jīng)中樞, 引發(fā)狂犬病. 研究發(fā)現(xiàn), RVG 中的 29 個(gè)氨基酸序列嗜神經(jīng)性病毒衍生肽(RVG29)[13 ~ 15](YTIWMPENPRPGTPCDIFTNSRGKRASNG)同樣可被 nAchR 特異性地別. Liu 等[16]和Gong 等[17]將 RVG29 鍵合到聚酰胺鄄胺樹狀聚合物(PAMAM)和聚亞乙胺(PEI)上, 用以擔(dān)載和輸送核酸類藥物, 具有一定的腦靶向效果. 經(jīng) RVG29 修飾的 PAMAM 和 PEI 能夠通過血腦屏障(BBB)模型,但對(duì)細(xì)胞毒類抗癌藥物的腦靶向輸送鮮有報(bào)道.


葡聚糖可以在肝、 脾、 腎和消化道被葡聚糖酶降解, 毒性極低, 用葡聚糖修飾的高分子膠束在體內(nèi)具有類似聚乙二醇(PEG)的“隱形冶效果. 載藥葡聚糖納米顆?蓽p少肝臟對(duì)藥物的清除, 提高在高度血管化的癌變組織中的藥物濃度[18,19]. 本文首先將葡聚糖羧基化, 然后將羧基化的葡聚糖與紫杉醇( PTX)化學(xué)偶聯(lián), 制得載藥納米膠束 M(PTX), 將 M(PTX)與 RVG29 化學(xué)偶聯(lián), 得到 RVG29 靶向的載藥納米膠束 M(RVG,PTX), 考察腦膠質(zhì)瘤 C6 細(xì)胞對(duì) M(PTX)和 M(RVG,PTX)的攝取能力和 2 種膠束對(duì) C6 細(xì)胞生長(zhǎng)的抑制能力, 通過比較 M(PTX)和 M(RVG,PTX)被細(xì)胞攝取和抑制細(xì)胞生長(zhǎng)的能力研究 RVG29 的引入對(duì)細(xì)胞攝取及細(xì)胞凋亡的貢獻(xiàn), 判斷 M(RVG,PTX)膠束越過 BBB, 實(shí)現(xiàn)腦靶向的可能性。


1 實(shí)驗(yàn)部分


1. 1 試劑與儀器

N,N-二環(huán)己基碳二亞胺(DCC)、 4-二甲氨基吡啶(DMAP)、 1-(3-二甲氨基丙基)-3-乙基碳二亞胺鹽酸鹽(EDC)、 N-羥基硫代琥珀酰亞胺( sulfo-NHS)和狂犬病病毒衍生肽(RVG29), 葡聚糖(Dex, 分子量 10000)負(fù)責(zé); 紫杉醇(PTX); 二氯甲烷(DCM)和三乙胺(TEA), 分析純, 北京化工廠, 使用前用氫化鈣干燥后蒸餾; 乙腈, 色譜純, 上海復(fù)旦化學(xué)試劑有限公司; 二次蒸餾水, 用 SZ-93 型自動(dòng)雙重純水蒸餾器(上海亞榮生化儀器廠)制備; 磷酸鹽緩沖溶液(PBS), 濃度為 0.01 mol / L (pH = 7.4); 醋酸纖維素材質(zhì)的透析袋, 截留分子量 3500; 鼠 C6膠質(zhì)瘤細(xì)胞系(C6細(xì)胞), 吉林大學(xué)基礎(chǔ)醫(yī)學(xué)院生化教研室; 培養(yǎng)基: DMEM(美國(guó) Sigma 公司)+10% (體積比)熱滅活小牛血清+青霉素 100 U/ mL+鏈霉素 100 ug / mL,pH = 7.2 ~ 7.3, 過濾消毒; 小牛血清, 杭州四季青生物材料有限公司; 青霉素和鏈霉素, 華北制藥廠;3-(4,5-二甲基噻唑-2)-2,5-二苯基四氮唑溴鹽(MTT), 上海阿拉丁試劑公司.


德國(guó) Varian 公司 Unity-400 型或 300 型核磁共振儀(1 H NMR), 溶劑為 DMSO-d6 , 以四甲基硅烷(TMS)為內(nèi)標(biāo); 美國(guó) Perkin Elmer 公司 LS-55 型熒光光譜儀; 德國(guó) Leica 公司 TCS SP2 型共聚焦激光掃描顯微鏡(CLSM); 英國(guó) Malvern 公司 Nano ZS90 型激光粒度儀; 日本 JEOL 公司 JEM-1011 型透射電子顯微鏡(TEM); 美國(guó) Wyatt Technology 公司 DAWN EOS 型動(dòng)態(tài)光散射儀(DLS); 美國(guó) BD Bioscience 公司 FACS Calibur 型流式細(xì)胞儀(FCM).


1. 2 M(PTX)和 M(RVG,PTX)的制備及表征

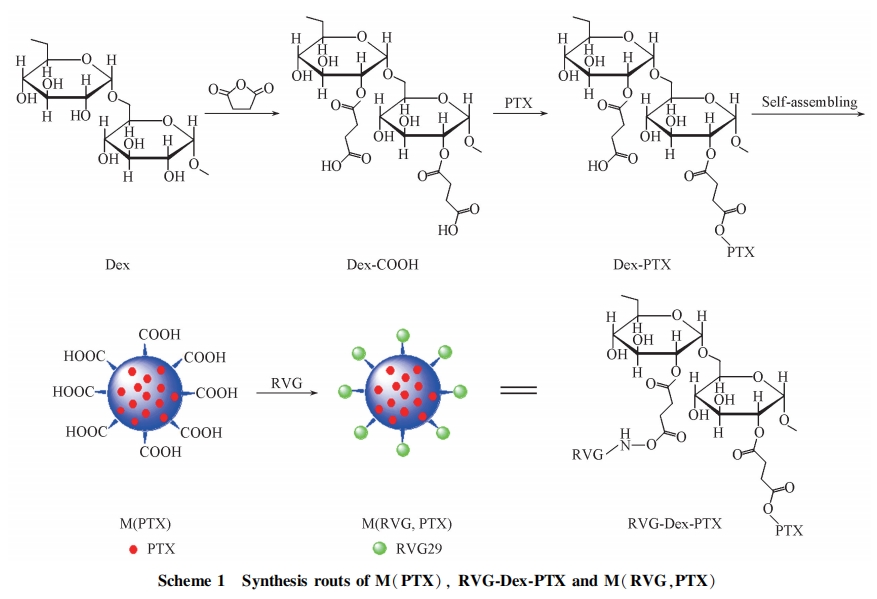

M(PTX), RVG-Dex-PTX 及 M(RVG,PTX)的制備過程如 Scheme 1 所示.參照文獻(xiàn)[20]方法, 將葡聚糖與丁二酸酐反應(yīng), 制備羧基化葡聚糖; 將 65 mg 羧基化葡聚糖和 20mg 紫杉醇溶解在 10 mL DMF 中, 再加入 8 mg DCC 和 5 mg DMAP, 室溫下反應(yīng) 24 h, 過濾后用乙醇沉淀, 得到 62 mg 葡聚糖-紫杉醇鍵合物(Dex-PTX); 將 20 mg Dex-PTX 溶于 5 mL DMF 中, 然后加入 10mL 二次蒸餾水, 攪拌 2 h 后透析 24 h 以除去有機(jī)溶劑, 得到 Dex-PTX 的納米膠束 M(PTX).

在 50 mg M(PTX)納米膠束溶液(10 mL)中加入 23 mg EDC 和 26 mg sulfo-NHS, 室溫?cái)嚢?4 h 后,加入 5 mg RVG29, 繼續(xù)攪拌 24 h, 透析除去未反應(yīng)的 RVG29, 獲得 RVG29 靶向膠束 M(RVG,PTX),凍干備用. 構(gòu)成該膠束的聚合物即為 RVG-Dex-PTX.


1. 3 羧基化葡聚糖的生物相容性檢測(cè)

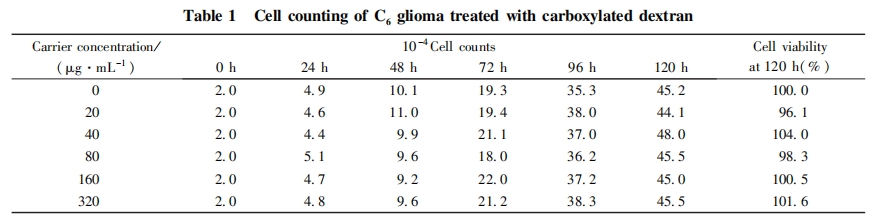

將消化對(duì)數(shù)生長(zhǎng)期的 C6細(xì)胞制成 2*105 Cell / mL 的懸液, 接種于 96 孔培養(yǎng)板, 每孔 100 滋L 細(xì)胞懸液(2 *104 Cell), 并加入 200 uL 羧基化葡聚糖的 DMEM 溶液, 濃度分別為 20, 40, 80, 160, 320ug / mL, 培養(yǎng) 1 ~ 5 d, 以 DMEM 培養(yǎng)液作為對(duì)照, 采用臺(tái)盼藍(lán)染色法檢測(cè)各組的細(xì)胞數(shù), 考察載體材料的生物相容性.


1. 4 載藥膠束對(duì)腦膠質(zhì)瘤 C6細(xì)胞的抑制作用

1. 4. 1 MTT 實(shí)驗(yàn) 將消化對(duì)數(shù)生長(zhǎng)期的 C6細(xì)胞制成 2*10^5 Cell / mL 的細(xì)胞懸浮液, 接種于 96 孔培養(yǎng)板上, 每孔 100 滋L 懸浮液(2*10^4 Cell), 貼壁生長(zhǎng) 24 h 后, 加入 200 uL M(RVG,PTX)膠束或M(PTX)膠束溶液(其紫杉醇含量分別為 40, 20, 10, 5.0 ug / mL), 分別培養(yǎng) 24, 48 和 72 h, 以 DMEM 培養(yǎng)液為對(duì)照, 采用 MTT 法檢測(cè). 細(xì)胞抑制率(CI) 由公式 CI(% ) = ( AControl -AExp. ) / AControl *100% [ AControl 和AExp. 分別為對(duì)照組和實(shí)驗(yàn)組 MTT 反應(yīng)產(chǎn)物甲瓚(Formazan)溶液在 570 nm 的吸光度]計(jì)算.


1. 4. 2 FCM 檢測(cè)細(xì)胞凋亡率   將消化 C6細(xì)胞接種于 25 cm2培養(yǎng)瓶中, 細(xì)胞密度 5*10^5 Cell / mL, 于37 益培養(yǎng) 24 h 后更換培養(yǎng)液, 分別加入 PTX 濃度為 0, 20 和 40 ug / mL 的 M(PTX)或 M(RVG,PTX)膠束溶液, 計(jì)時(shí). 在 24 和 48 h 分別收集各組細(xì)胞, 加入 0.5 mL 冰冷的 70% 乙醇溶液中, 于-20度冰箱保存. 將單細(xì)胞懸液以 1000 r/ min 離心 10 min, 棄去固定液, 用冷 PBS 緩沖液漂洗 2 次(1000r/ min, 5 min), 調(diào)整細(xì)胞為 1*10^9 Cell / L, 加入 5 滋L Annexin V, 195 uL PBS 緩沖液及 20 uL PI, 室溫避光孵育 20 min, 用 FCM 檢測(cè)細(xì)胞凋亡率. 每個(gè)劑量組檢測(cè) 3 個(gè)平行樣, 取平均值.


1. 5 C6細(xì)胞對(duì) M(PTX)和 M(RVG,PTX)的攝取
1.5. 1 CLSM 檢測(cè) 通過 DCC 縮合方法制備 Cy5 標(biāo)記的葡聚糖(Cy5-Dex). 取 50 mg 分子量為 10000的葡聚糖和 21 mg Cy5 溶解于 20 mL DMF, 加入 25 mg DCC 和 8 mg DMAP, 室溫?cái)嚢?24 h 后過濾, 用50 mL 乙醇沉淀得到 Cy5-Dex. 將 Cy5-Dex 和 Dex-PTX 及 RVG-Dex-PTX 共組裝, 制備熒光標(biāo)記的納米膠束 M(Cy5,PTX)和 M(Cy5,RVG,PTX). 考慮到 2 種膠束熒光量子效率可能有差別, 首先用熒光光度計(jì)測(cè)定不同濃度 Cy5-Dex 的 2 種膠束溶液的熒光強(qiáng)度, 根據(jù)熒光強(qiáng)度的具體數(shù)值, 適度稀釋較強(qiáng)熒光溶液, 確保 2 種溶液熒光強(qiáng)度在讀數(shù)誤差范圍內(nèi), 然后用于細(xì)胞的攝取.

用 1% PBS 緩沖液沖洗預(yù)先培養(yǎng)在 NEST 玻底培養(yǎng)皿(上海耐思科學(xué)有限公司)上的 C6細(xì)胞 3 次,加入等體積相同熒光強(qiáng)度的 M(Cy5,PTX)和 M(Cy5, RVG,PTX)膠束溶液, 于 37度避光孵育 1 ~ 2 h,用 PBS 緩沖液洗滌細(xì)胞, 加入 3.7% 多聚甲醛固定細(xì)胞 12 min, 用 PBS 緩沖液沖洗, 滴加 50 uL PBS /甘油混合溶液(體積比 1:1), 蓋上專用蓋玻片, 進(jìn)行 CLSM 觀察.


1. 5. 2 FCM 檢測(cè) 將 1 mL 密度為 1*10^6 Cell / mL 的細(xì)胞懸液種植在 6 孔板中, 以 DMEM 為培養(yǎng)基, 于 37度無菌培養(yǎng), 觀察到細(xì)胞均勻貼壁生長(zhǎng)后, 加入等體積等熒光強(qiáng)度的 M(Cy5,PTX) 和M(Cy5, RVG, PTX)膠束溶液, 反應(yīng) 1 ~ 2 h 后倒掉培養(yǎng)基, 加入 1 mL 胰蛋白酶, 孵育 1 min 左右, 在顯微鏡下觀察細(xì)胞由貼壁狀態(tài)變?yōu)閼腋顟B(tài). 收集細(xì)胞懸液, 以 1000 r/ min 的速度離心 5 min, 棄去上清液, 離心管底部細(xì)胞重新用新鮮的 0度 PBS 緩沖液吹打懸浮. 重復(fù) 3 次后, 取 3 mL 細(xì)胞懸液, 用200 目尼龍布過濾后, 用流式細(xì)胞儀(BD Biosciences)進(jìn)行測(cè)試, 記錄 10000 個(gè)細(xì)胞的熒光信號(hào), 計(jì)算平均值.


1. 6 RVG 封閉

在以上細(xì)胞攝取和生長(zhǎng)抑制實(shí)驗(yàn)中, 為了證明 RVG 納米膠束是通過 RVG 受體介導(dǎo)的途徑進(jìn)入細(xì)胞, 專門設(shè)立一個(gè)細(xì)胞實(shí)驗(yàn)組, 在孵育介質(zhì)中加入游離 RVG29, 使其濃度為 40 ug / mL, 孵育 30 min 后再加入 M(RVG,PTX) 或 M(Cy5, RVG,PTX) 膠束溶液, 其它條件與正常 M(RVG,PTX) 或 M(Cy5,RVG,PTX) 組 相 同. 這 一 過 程 稱 為 “ RVG 封 閉 ( RVG-shielding), 相 應(yīng) 樣 品 稱 為 “ RVG-shieldedM(RVG,PTX)冶或“RVG-shielded M(Cy5,RVG,PTX)


1. 7 統(tǒng)計(jì)分析

細(xì)胞實(shí)驗(yàn)數(shù)據(jù)表述為“平均值(X)依標(biāo)準(zhǔn)偏差(SD)冶. 采用 t-檢驗(yàn)方法分析各實(shí)驗(yàn)組與對(duì)照組之間的統(tǒng)計(jì)偏差, p < 0.05 視為實(shí)驗(yàn)偏差有統(tǒng)計(jì)學(xué)意義.


2 結(jié)果與討論


2. 1 聚合物和納米膠束的表征

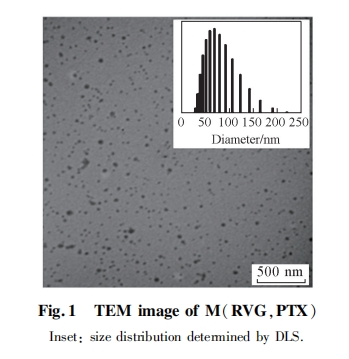

羧基化的葡聚糖是葡聚糖與丁二酸酐的反應(yīng)產(chǎn)物, 通過 1H NMR 計(jì)算得到葡聚糖的羧基化率約為50% , 即平均每個(gè)葡聚糖鏈上有 31 個(gè)羧基. 按 1H NMR 峰面積計(jì)算出 Dex鄄PTX 分子量為 16500, 紫杉醇的質(zhì)量分?jǐn)?shù)為葡聚糖的 20% , 即每個(gè)葡聚糖分子鏈上約鍵合 4 個(gè) PTX; RVG-Dex-PTX 分子量為19800, 即每個(gè)分子鏈上平均鍵合 1 個(gè) RVG29 分子(分子量約 3370). 圖 1 為 M(RVG,PTX)的 TEM 照片. 可以看出, 膠束基本呈球形. 用 DLS 方法(圖 1 插圖)測(cè)得的膠束直徑, M( PTX)為(50.9 +_3.0)nm, M(RVG,PTX)為(60.8+-4.0) nm. 由于紫杉醇是鍵合在 Dex 側(cè)鏈上, 并且高度疏水, 因而紫杉醇的疏水聚集是形成納米顆粒的驅(qū)動(dòng)力. 紫杉醇及與其鍵合的葡聚糖鏈段處于顆粒的內(nèi)部, 未鍵合紫杉醇的葡聚糖分子鏈連同游離的丁二酸羧基構(gòu)成顆粒的外層, 因而整個(gè)聚集體呈雙層膠束形態(tài), 使紫杉醇得 到 有 效 保 護(hù), 在 膠 束 中 的 含 量 高 達(dá) 20% ,M(PTX)膠束在水中的溶解性很好. M( PTX) 膠束的臨界膠束濃度(cmc)為 0.4 mg / L, 說明 M(PTX)膠束在水和體液中有較好的穩(wěn)定性. M(RVG,PTX)膠束的 cmc 值為0.43 mg / L. 由于 RVG29 是在 Dex-PTX 膠束形成后連接上去的, 處于 M(RVG,PTX)膠束的外層, 既增加 M(RVG,PTX)膠束的溶解性,又保證 RVG29 靶向多肽與 C6細(xì)胞表面受體的充分接觸和作用, 實(shí)現(xiàn)膠束的靶向功能. 利用葡聚糖的水溶性和紫杉醇的疏水性, 既實(shí)現(xiàn)了紫杉醇的高效擔(dān)載, 又實(shí)現(xiàn)了靶向多肽 RVG29 的有效鍵合, 從而省去了常規(guī)雙親高分子所要求的疏水鏈段, 也避免了分別制備載藥高分子和靶向高分子, 再進(jìn)行共組裝的過程.采用臺(tái)盼藍(lán)染色法進(jìn)行 C6細(xì)胞在加有羧基化葡聚糖的 DMEM 培養(yǎng)液中培養(yǎng) 24 ~ 120 h 后的細(xì)胞計(jì)數(shù), 結(jié)果如表 1 所示. 在所考察的載體濃度和培養(yǎng)時(shí)間范圍內(nèi), 載體材料對(duì) C6 細(xì)胞生長(zhǎng)沒有抑制作用, 表明載體材料具有很好的生物相容性. 載體制備過程也沒有引入細(xì)胞毒性.

2. 2 載藥膠束對(duì) C6 細(xì)胞增殖的抑制作用

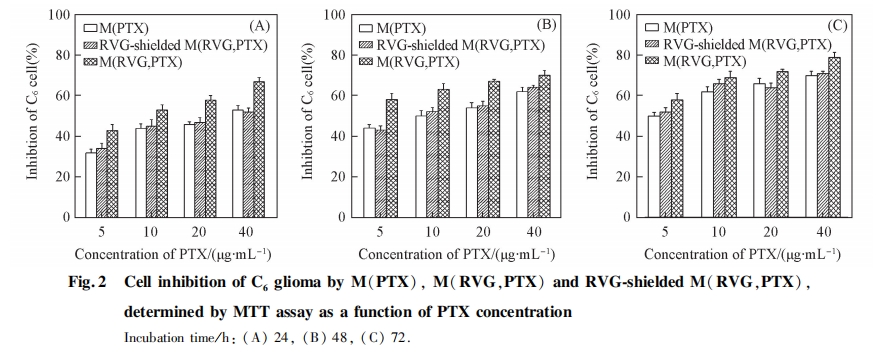

圖 2 給出了 M(PTX)和 M(RVG,PTX)膠束溶液對(duì)膠質(zhì)瘤 C6 細(xì)胞生長(zhǎng)的抑制效果. 隨膠束用量的增加和作用時(shí)間的延長(zhǎng), 對(duì) C6 細(xì)胞生長(zhǎng)的抑制率明顯增加. 經(jīng)統(tǒng)計(jì)學(xué)處理, 各實(shí)驗(yàn)組與對(duì)照組之間有顯著性差異( p < 0.05). 由于葡聚糖和 RVG29 對(duì) C6 細(xì)胞的生長(zhǎng)沒有抑制作用, 所以 M( PTX) 和M(RVG,PTX)對(duì) C6 細(xì)胞的抑制作用來自膠束中所鍵合的紫杉醇. 在細(xì)胞培養(yǎng)條件下, 載藥納米顆粒進(jìn)入細(xì)胞, 在細(xì)胞內(nèi)的酸性環(huán)境下, 連接紫杉醇的酯鍵發(fā)生水解, 紫杉醇分子從高分子鏈上解離下來,變成游離的紫杉醇而發(fā)揮抑制作用.

靶向載藥膠束 M(RVG,PTX)的腫瘤細(xì)胞抑制率明顯高于非靶向載藥膠束 M(PTX), 在每個(gè) PTX濃度值和每個(gè)時(shí)間點(diǎn)都可觀察到這種差別. 當(dāng) PTX 濃度為 5 ug / mL 時(shí), 在 24, 48 和 72 h 時(shí), M(PTX)組的 C6細(xì)胞抑制率分別為(32+-1.8)% , (44+-1.8)% 和(50+-1.8)% , 而 M(RVG,PTX)組的 C6細(xì)胞抑制率分別為(43+-2.8)% , (58+-3.1)% 和(62+-3.1)% , 差別顯著(p<0.05).


為進(jìn)一步證實(shí)腫瘤細(xì)胞抑制率的增加是通過 RVG29 的靶向作用實(shí)現(xiàn)的, 采用游離 RVG29 多肽預(yù)先封閉相關(guān)受體, 再給予靶向載藥膠束 M(RVG,PTX), 結(jié)果如圖 2 中“RVG-shielded冶組所示. 可見封閉后 M(RVG,PTX)的細(xì)胞抑制率與 M(PTX)膠束組的抑制率無明顯差別. 當(dāng) PTX 濃度為 5 ug / mL 時(shí),24, 48 和 72 h 時(shí) M(RVG,PTX)組的 C6細(xì)胞抑制率分別為(43+-2.8)% , (58+-3.1)% 和(62+-3.1)% ,而 RVG-shielded 組的 C6細(xì)胞抑制率分別為(34+-2.6)% , (43+-2.2)% , (52+-2.2)% , 均明顯低于靶向載藥膠束組, 與未經(jīng)封閉的 M(PTX)組相當(dāng)[(32 +-1.8)% , (44+-1.8)% 和(50+-1.8)% ]. 說明游離RVG29 與 C6細(xì)胞上受體的結(jié)合能力強(qiáng)于鍵合后的 RVG29, 而且在不封閉條件下 M(RVG,PTX)的抑制效果是與 RVG29 的存在分不開的, RVG29 與細(xì)胞表面受體作用所介導(dǎo)的細(xì)胞內(nèi)吞增強(qiáng)了細(xì)胞對(duì)納米膠束的攝取, 提高了細(xì)胞內(nèi)的藥物濃度, 增強(qiáng)了抑制效果.


2. 3 細(xì)胞凋亡率

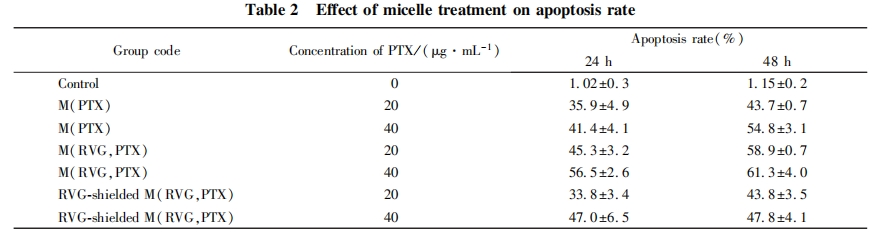

表 2 給出了用流式細(xì)胞儀檢測(cè)的 C6膠質(zhì)瘤細(xì)胞的凋亡率數(shù)據(jù). 細(xì)胞凋亡是指細(xì)胞程序化死亡, 腫瘤發(fā)生發(fā)展過程中伴隨著細(xì)胞凋亡異常(凋亡減弱). 因此, 通過不同途徑誘導(dǎo)及增強(qiáng)腫瘤細(xì)胞凋亡是抑制腫瘤生長(zhǎng)的有效途徑. 膜磷脂酰絲氨酸(PS)從細(xì)胞膜的內(nèi)側(cè)翻轉(zhuǎn)到外側(cè)是早期細(xì)胞凋亡的一個(gè)重要標(biāo)志, 而 PS 與 AnnexinV 染料有很高的親和力. PI 染料分子不能通過完好的細(xì)胞膜卻能夠通過破裂的細(xì)胞膜. 因而進(jìn)行 Annexin V 和 PI 雙染可區(qū)分正常細(xì)胞、 早期凋亡細(xì)胞、 晚期凋亡細(xì)胞及壞死細(xì)胞[21,22]. 本文用流式細(xì)胞儀檢測(cè)不同膠束處理的 C6細(xì)胞, 測(cè)定 Annexin V 和 PI 雙陽性的細(xì)胞比率, 即晚期細(xì)胞凋亡率. 與對(duì)照組[(1.15+-0.2)% ]相比, 用藥組的凋亡比率有明顯提高, 從 M(PTX)組的(43.7+-0.7)% 到 M(RVG,PTX)組的(58.9+-0.7)% (PTX 濃度 20 ug/ mL, 48 h), 具有顯著性差異(p<0.01). 同時(shí)這種誘導(dǎo)凋亡作用隨著藥物作用時(shí)間(從 24 h 到 48 h)的增加而增加, 差異也有顯著性(p<0.05). RVG29 靶向膠束 M(RVG,PTX) 的凋亡率高于單純載藥膠束 M( PTX), 甚至 20 ug / mLM(RVG,PTX)組的細(xì)胞凋亡率高于 40 ug / mL 的 M(PTX). 經(jīng)過 RVG29 封閉后的 M(RVG,PTX)組細(xì)胞凋亡檢測(cè)結(jié)果與單純膠束 M(PTX)組相似, 無明顯差異, 證實(shí) M(RVG,PTX)膠束對(duì) C6細(xì)胞的凋亡誘導(dǎo)作用是通過 RVG 靶向作用實(shí)現(xiàn)的.

2. 4 CLSM 及 FCM 檢測(cè)細(xì)胞攝取

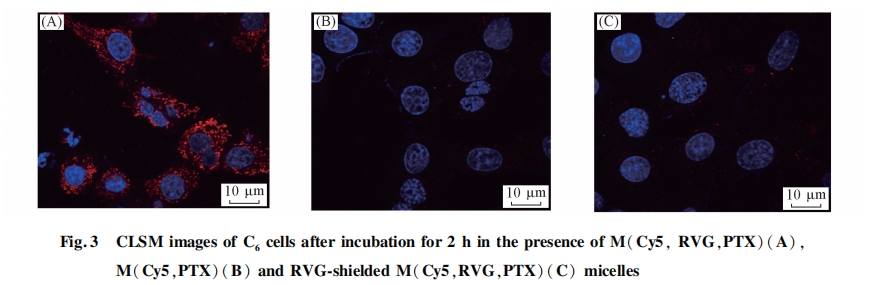

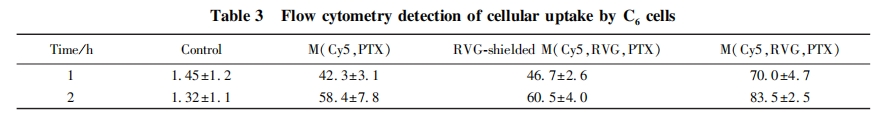

圖3是M(Cy5,PTX), M(Cy5,RVG,PTX)和 RVG29 封閉后再用 M(Cy5,RVG,PTX)處理的 C6細(xì)胞的 CLSM 顯微照片. 藍(lán)色部分是用 Hoechst33342 染色的細(xì)胞核, 紅色熒光來自染料標(biāo)記的納米顆粒.由圖 3(A)和(B)可見, 紅色熒光來自細(xì)胞漿部位, 說明 M(Cy5,RVG,PTX)和 M(Cy5,PTX)膠束已經(jīng)被 C6細(xì)胞吸收且多聚集于細(xì)胞漿中. 為了證實(shí)細(xì)胞對(duì)靶向膠束的攝入作用是通過 RVG29 介導(dǎo)的, 對(duì)一組細(xì)胞先進(jìn)行 RVG29 封閉, 30 min 后給予靶向膠束 M(Cy5,RVG,PTX), 結(jié)果表明, 細(xì)胞內(nèi)平均熒光強(qiáng)度低于正常靶向膠束組, 而與單純載藥膠束組相似.由 FCM 檢測(cè)細(xì)胞的 Cy5 熒光強(qiáng)度的結(jié)果可見, 靶向膠束組的熒光強(qiáng)度明顯高于非靶向膠束組[(70.0+-4.7)對(duì)(46.7+-2.6), 1 h, 見表 3], 差異具有統(tǒng)計(jì)學(xué)意義(p<0. 05), 并且在使用 RVG29 預(yù)先封閉后, 靶向膠束組的效果明顯降低, 差異具有統(tǒng)計(jì)學(xué)意義.

用 CLSM 和 FCM 方法檢測(cè)細(xì)胞攝取的結(jié)果能夠互相印證, 說明經(jīng) RVG29 修飾的膠束由于 RVG 受體介導(dǎo)的細(xì)胞內(nèi)吞作用, 比較容易被 C6細(xì)胞內(nèi)吞, 這也是靶向載藥膠束 M(RVG,PTX)比非靶向載藥膠束 M(PTX)有更強(qiáng)的 C6細(xì)胞抑制能力的原因.

3 結(jié) 論


將羧基化后的葡聚糖與紫杉醇化學(xué)偶聯(lián), 制備了載藥納米膠束 M( PTX), 進(jìn)而將 M( PTX) 與RVG29 化學(xué)偶聯(lián), 制備了 RVG29 靶向的載藥納米膠束 M(RVG,PTX), 實(shí)現(xiàn)了在同一個(gè)載體高分子鏈上既鍵合藥物分子, 又鍵合靶向分子. 與通常的基于雙親高分子的靶向載藥膠束相比, 本文方法充分利用了葡聚糖的生物相容性、 水溶性和可反應(yīng)性以及紫杉醇的疏水性, 避免了分別合成載藥高分子和靶向高分子然后進(jìn)行共組裝的麻煩, 不需要使用專門的疏水聚合物鏈段, 就能使紫杉醇的含量達(dá)到20% , 且膠束的水溶性和凍干后的復(fù)溶性都很好, 因而具有實(shí)際應(yīng)用的潛力. 體外 MTT, CLSM 和 FCM實(shí)驗(yàn)結(jié)果表明, 靶向載藥膠束 M(RVG,PTX)對(duì) C6細(xì)胞增殖的抑制能力強(qiáng)于載藥膠束 M(PTX). 這種抑制作用主要表現(xiàn)為腫瘤細(xì)胞的凋亡, 這種增強(qiáng)的細(xì)胞生長(zhǎng)抑制和細(xì)胞凋亡與 M(RVG,PTX)膠束表面的 RVG29 相關(guān). RVG29 經(jīng)過與葡聚糖鍵合和膠束化后依然保持對(duì) C6細(xì)胞的靶向性, 即與 C6細(xì)胞表面 RVG 受體的特異性識(shí)別和結(jié)合能力. M(RVG,PTX)正是通過 RVG29 的靶向作用提高了藥物的攝入效率, 增強(qiáng)了對(duì)腦膠質(zhì)瘤 C6 細(xì)胞的抑制作用, 具有良好的應(yīng)用前景.


免責(zé)聲明:本文為行業(yè)交流學(xué)習(xí),版權(quán)歸原作者及原雜志所有,如有侵權(quán),可聯(lián)系刪除。文章標(biāo)注有作者及文章出處,如需閱讀原文及參考文獻(xiàn),可閱讀原雜志。

上篇: 用于軟組織修復(fù)的肽基功能生物材料
下篇: 彈性肽在超分子組裝中的應(yīng)用
返回列表
全:種類繁多,修飾齊全
快:快速發(fā)貨,順豐包郵
優(yōu):專業(yè)團(tuán)隊(duì),品質(zhì)保證
24:客服在線,高效快捷

微信掃碼聯(lián)系客服
電話:0551-65177703  郵箱:pb@peptidesbank.com   地址:安徽省合肥市四川路868號(hào)云谷創(chuàng)新園A6棟3層
皖I(lǐng)CP備2024046425號(hào)-1
