摘要：該文總結了二次離子質譜、基質輔助激光解吸電離質譜和常壓敞開式離子化質譜三大類型質譜分子成像（MSI）技術的概況、技術與方法及其應用新進展。MSI技術作為免標記、高覆蓋、高靈敏、檢測范圍廣的可視化分析手段，不局限于生物組織或細胞中某種特定分子的檢測，可對已知和未知多種分子進行同時成像分析，獲得不同分子的空間分布、相對含量及結構信息，實現其分子的定性、定量與定位分析；還可提供不同生理及病理過程中功能分子的動態時空變化信息等。因此，MSI技術成為質譜領域以及分析化學等領域的研究前沿與熱點方向之一，并在化學、醫學、生命科學、藥學和環境科學等領域顯示出重大應用前景。此外，MSI技術是單細胞可視化分析和空間分辨代謝組學的強有力分析手段，可從動物或器官組織的整體、微區、單細胞等不同空間尺度，獲取具有空間分布特征、時空動態變化的功能分子全景輪廓信息等而備受關注。
當今質譜技術的發展非常迅猛，新技術或新型質譜儀的研發“日新月異”，極大地拓展了質譜技術的應用領域。其中，隨著1997年Caprioli等人首次將基質輔助激光解吸電離質譜（MALDI－MS）技術用于生物組織中多肽和蛋白質成像分析后，極大地推動了質譜成像（MSI）技術的發展［1］。20多年來，因不同原理及多種類型MSI技術的發展及應用拓展，使MSI成為質譜領域乃至分析化學、分子影像技術以及生物醫藥等領域的研究前沿與熱點方向之一。MSI技術是一種免標記，不局限于某種特定分子的新型分子成像技術，不僅可同時獲得生物組織或細胞中多種分子的空間分布、相對含量及結構信息，還能夠提供不同生理及病理過程中功能分子的動態變化與功能關聯的信息［1－2］。目前，根據不同的離子化方法及工作原理，MSI技術主要分為三大類型：二次離子質譜（SIMS）、MALDI－MSI以及近年來發展迅速的常壓敞開式離子化質譜成像（Ambient MSI）技術。因MSI技術具有靈敏度高、專屬性好、無需特異性標記、檢測對象廣以及樣品處理簡單等優勢，已在化學、醫學、生命科學、藥學和環境科學等領域顯示出重大應用前景［2－8］。此外，近年來基于MSI技術驅動發展的空間分辨代謝組學備受關注，它可實現原位可視化分析與代謝組整體分析的優勢互補，獲取具有空間分布特征、時空動態變化的功能分子全景輪廓信息［9］。
1 質譜分子成像技術與應用
SIMS技術是一種基于離子束轟擊被測樣品且需在真空下操作的MSI技術，具有很高的空間分辨率（達nm級水平），因此常被用于單細胞乃至亞細胞水平的MSI分析［2］。SIMS儀分為動態和靜態兩種分析模式，二者的區別主要根據一次離子在樣品內的注入量為標準，通常一次離子束流低于1012個離子/cm2為靜態SIMS模式，高于該值為動態SIMS模式；二者常用的離子束種類和質量分析器不同，對樣品表面及其被測物質的破壞程度也不同。其中，以Nano SIMS為代表的動態SIMS是破壞性更強的一種，通常采用高能量的一次離子束轟擊樣品表面（正離子模式常用O+2離子源，負離子模式為Cs+離子源），主要用于金屬等元素的成像分析。
靜態SIMS的典型代表是飛行時間二次離子質譜（TOF－SIMS）［2，10］。該技術一般采用雙束離子源，即一個離子源（如Ar+n氬團簇離子）負責對樣品表面進行濺射剝離，另一個離子源常用Ni+3液態金屬離子槍（團簇離子）等負責被測物的離子化，獲得離子在縱向的分布信息。靜態SIMS分析要求一次離子束流應低于1012/cm2，以降低一次離子對樣品表面的破壞，使一次離子只與樣品表面的原子層作用，而且團簇離子對于樣品表面及其有機分子的破壞性會變?nèi)酰虼薚OF－SIMS技術不僅用于生物組織或細胞中的元素分析，還可用于藥物和脂類代謝物等生物及有機分子的成像分析。然而，TOF－SIMS技術需在真空下操作，尤其是對于生物及有機分子的檢測，因其離子化過程主要產生的是碎片離子，難以獲得被測化合物的分子離子等完整結構信息；或者因碎片離子多、其信號強度很高，則會掩蓋分子離子的信號。
另外，值得指出的是德國吉森大學Spengler團隊致力于高空間分辨的大氣壓MALDI離子源及其MSI技術的研究。他們采用獨特的激光束與離子流同軸設計，實現大氣壓條件下的激光解吸離子化，研發出TransMIT AP－SMALDI 5 AF高分辨與自動聚焦3D快速M(fèi)SI系統［29］，其空間分辨率可達3 μm；自動聚焦MALDI－MSI技術能夠提升檢測效率與分析通量，可實現組織切片和非平坦表面的三維化學形貌以及生物樣品的高分辨、高速掃描及成像分析。從目前的結果來看，該系統主要針對脂質類代謝物的檢測，且靈敏度有待提高。此外，近期Capolupo等［30］采用高分辨AP－SMALDI 10和AP－SMALDI 5 AF MSI技術，結合單細胞mRNA測序，解析真皮成纖維細胞的脂質組學和轉錄組學信息，發現真皮成纖維細胞存在多種脂質組成狀態，且脂質在決定細胞狀態中起著驅動作用。該研究表明單細胞脂質組與轉錄組之間存在緊密聯系，細胞特定脂型影響信號受體的活性，促進細胞不同的轉錄狀態。
此外，Eberlin等開發了簡易敞開式聲波噴霧離子化技術（EASI）［41］，并采用EASI－MSI技術實現了細菌瓊脂培養物的成像分析［42］。Vertes等研發出一種LAESI技術［43］，利用LAESI－MSI實現了富含水分的小鼠腦組織中小分子及脂質類代謝物的成像分析［44］，并通過將不同深度的獨立二維成像相疊加獲得三維組織成像結果［45］。Fernández等［46］開發了一種紅外激光消融亞穩誘導化學電離（IR－LAMICI）技術，通過將樣品表面的分子消融并解吸，使被分析物與處于激發態的亞穩態氣體分子相互作用而實現離子化，并對小分子進行成像分析。Feider等［47］研發出基于液相微連接表面采樣探針（LMJ－SSP）的敞開式MSI方法，實現了大鼠腦組織、人卵巢癌組織和正常組織切片中磷脂酰膽堿和多種蛋白質的成像分析。
近年來，我國科技人員亦開發出一系列新型敞開式離子化技術，其中一些技術作為MSI方法應用于分子可視化分析。例如，張新榮等利用低溫等離子體（LTP）低溫?zé)o損等特點，研發出一種新型結構的LTP探針離子化技術［48］，建立了樣品表面原位無損分析的MSI方法［49］，并基于印章油墨成分的MSI分析，實現了藝術品真品與贗品的鑒別。劉虎威等通過整合三波長激光解吸附，利用等離子體對解吸的樣品進行離子化，并與薄層色譜技術聯用，開發了PAMLDI技術［50］及其敞開式MSI方法［51］，實現了印章、打印字以及中藥黃芩中有效成分分布的成像分析。

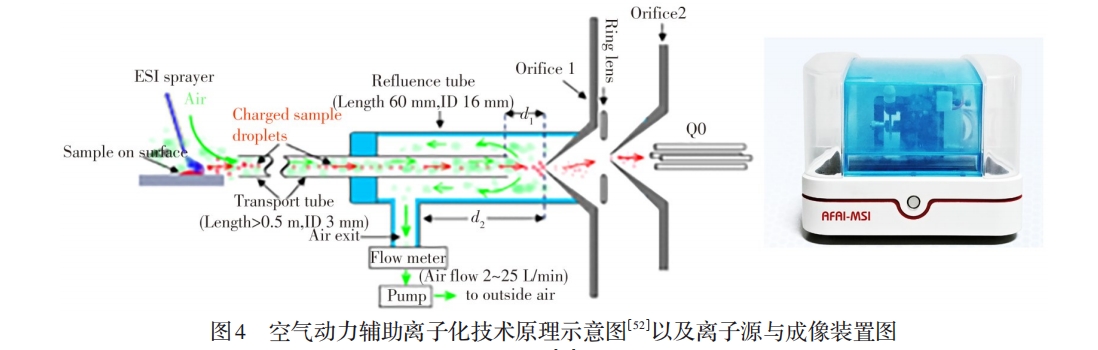

本課題組與清華大學王曉浩課題組合作，2005年以來致力于常壓敞開式離子化及其MSI技術的研究，研發出新型的空氣動力輔助離子化技術（AFADESI）［52］（見圖4）。該技術擴展了待測樣品空間和操作靈活性，提高了敞開式離子化質譜技術的離子化效率及檢測靈敏度�；贏FADESI技術的特點，進一步研制出便捷、高靈敏的質譜分子成像技術與裝置（AFADESI－MSI）［53－58］和辨識度強的MSI軟件MassImager［59］。近年來，先后建立了無需切割的整體動物體內藥物分析MSI方法［53］，無需添加內標的虛擬校正定量MSI分析方法［55］，高靈敏、高覆蓋的代謝物MSI分析新方法［57］（見圖5）和水凝膠輔助組織原位衍生化的MSI分析方法［58］等一系列成像分析新方法。采用建立的方法實現了藥物靶向分布表征、腫瘤原位標志物篩查、組織微區中功能代謝物的精準表征；同時解決了低豐度或難電離分子的MSI檢測技術難題，實現了高覆蓋、寬動態范圍的十余種1 500個代謝物的成像分析等。
可見，敞開式離子化質譜及其Ambient MSI技術推動了MSI技術的新發展，并拓展了MSI技術在生命科學、醫學和藥學等領域的應用途徑。然而，Ambient MSI技術的空間分辨率低（一般為50~100 µm），限制了單細胞水平的成像分析；同時針對生物組織中不同類型分子，尤其是低含量或難電離的化合物，還需要發展基于化學選擇性的手段來提高全面的離子化效果，解決原位信號放大及檢測靈敏度等難題。
2 空間分辨代謝組學方法與應用
近20年來，代謝組學及其應用取得迅速發展，成為生命組學的重要組成部分，已在化學、生物學、生命科學、醫學及藥學等領域顯示出巨大發展前景。其中，單細胞代謝組學入選IUPAC“2021年度化學領域十大新興技術之一”，更加備受關注。此外，空間分辨多組學入選Nature雜志“2022年度七大榜單技術”，其中空間分辨代謝組學是很重要的發展方向，因此將MSI技術與代謝組學整合，發展空間分辨代謝組學方法，可實現代謝組整體分析與原位可視化分析的優勢互補，更有利于獲取具有空間分布特征、時空動態變化的綜合分子輪廓信息［9，60］。深入開展生物組織中代謝物的成像與原位分析，能夠深層次地理解其在生命活動及病變過程中的作用和機制［61］，尤其是發展單細胞空間分辨代謝組學方法，可發掘代謝組在組織微區和細胞間的差異分布，實現微環境中不同代謝特征細胞的分子識別與分型精準表征［62－64］。
需要指出的是，發展空間分辨代謝組學可為組織代謝異質性及細胞微環境的分子可視化研究提供新的創新手段。其中，惡性腫瘤在演進過程中，腫瘤細胞及其微環境表現出高度的空間與時間異質性［65］；腫瘤異質性及其微環境是癌癥治療失敗和產生耐藥性的關鍵因素，較低的腫瘤內異質性與患者預后良好之間存在高度相關性［66－67］，也有可能是免疫治療成敗的決定性因素［68］；而腫瘤間異質性是腫瘤分子分型、分級和分期的生物學基礎［69］。此外，腫瘤代謝異質性是腫瘤異質性的重要表現形式［70］；而腫瘤細胞的代謝表型不僅與基因型相關，也與腫瘤微環境密切相關，可直接反映基因與環境的共同作用，這為研究腫瘤異質性提供了新的思路［71］。因此，發展空間分辨代謝組學或單細胞空間分辨代謝組學新方法，對全面了解生物組織或細胞微環境的功能分子構成及其動態變化具有重要意義，尤其為疾病發病機制與診療新技術研究、藥物耐藥性、藥物靶向精細化分布表征及藥效作用與毒性機制研究甚至新作用靶點的發現等諸多研究領域提供新的視角和創新手段。

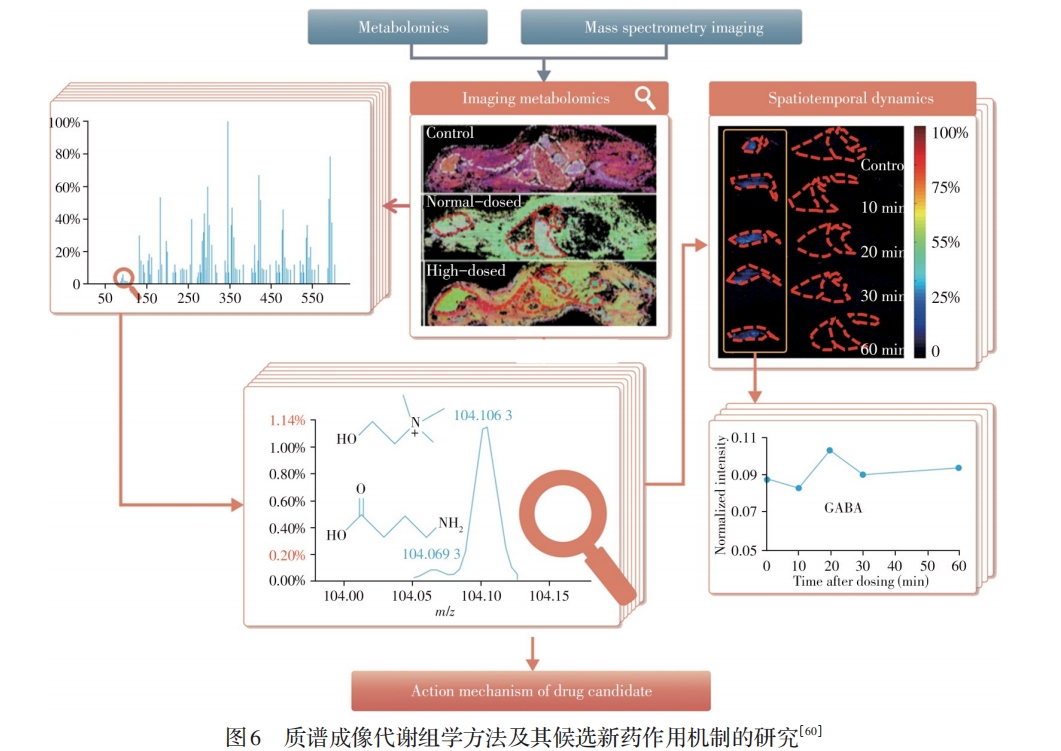

本課題組將AFADESI－MSI技術與代謝組學相結合，2015年在國際上首次提出了質譜成像代謝組學新方法（Ambient mass spectrometry imaging metabolomics method）［60］（見圖6）；研究表明，MSI這一可視化分析技術與液相色譜－質譜（LC－MS）、氣相色譜－質譜（GC－MS）等手段相比，在代謝組原位表征方面顯示出獨特優勢。幾乎同時Takats等［72］基于DESI－MSI技術提出空間分辨代謝表型（Spatially resolved metabolic phenotyping）分析方法，并應用于乳腺癌的研究。之后上述提法演變?yōu)椤翱臻g分辨代謝組學”，并與空間分辨轉錄組學等其它組學構成空間分辨多組學技術而被高度關注。這些年，本課題組系統開展了基于AFADESI－MSI技術的空間分辨代謝組學分析方法及其應用研究［60，73－80］，將建立的方法用于候選新藥的藥效機制及中藥活性成分的毒性機制研究［60，74］，提出“下游代謝物與上游代謝酶關聯”表征腫瘤代謝改變的研究策略，發現食管癌代謝特征與異常表達的6個關鍵代謝酶［73］（見圖7），并在腫瘤小分子標志物的原位篩查與癌癥的分子分型［75－76］，腫瘤異質性研究［77］，糖尿病腎病/腦病發病機制以及藥物干預作用［78－79］和大鼠腦代謝網絡表征新方法［80］等方面取得重要進展。
3 結論與展望
質譜技術以其廣譜性、靈敏度高、特異性好和檢測動態范圍寬等特點成為目前最主要的分析手段之一，并顯示出很強的生命力和發展空間。而將質譜分析與影像技術相結合的質譜分子成像技術，作為免標記、高覆蓋、高靈敏、檢測范圍廣的原位可視化分析手段，不局限于生物組織或細胞中某種特定分子，可對已知和未知（目標/非目標）的多種類分子進行成像分析，同時獲得不同分子的空間分布、相對含量及結構信息，實現其分子的定性、定量與定位分析，還可提供不同生理及病理過程中功能分子的動態時空變化信息等，而備受關注。因此，目前MSI技術成為質譜領域乃至分析化學領域的研究前沿和熱點方向之一，并在化學、醫學、生命科學、藥學和環境科學等領域顯示出重大應用前景。此外，MSI技術是單細胞可視化分析和空間分辨代謝組學的強有力分析手段，并可發揮不同MSI技術的優勢與功能特點，從動物或器官組織的整體、微區、單細胞等不同空間尺度，獲取具有空間分布特征、時空動態變化的功能分子全景輪廓信息，有利于發展多層次的空間分辨代謝組學方法。更高的空間分辨率和更高的靈敏度仍是今后MSI技術的重點發展目標，而單細胞、3D和定量MSI方法的研究是需要關注的重要發展方向。此外，先進的質譜成像軟件和海量數據挖掘系統的開發將促進MSI技術的快速發展。
